شفت دقیق فولاد ضد زنگ دوفاز 2205 مقاوم در برابر خوردگی نوع T، پیچ انتقال مقاوم در برابر سایش با باربری بالا

1. توضیحات

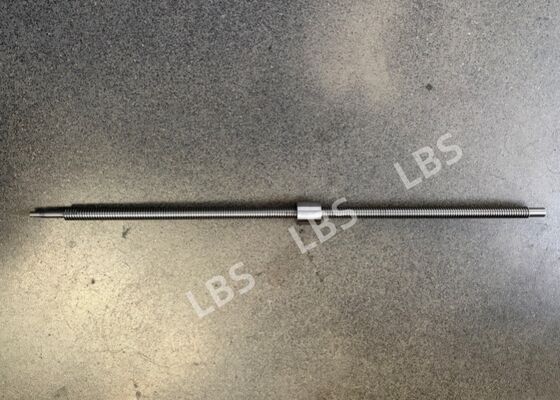

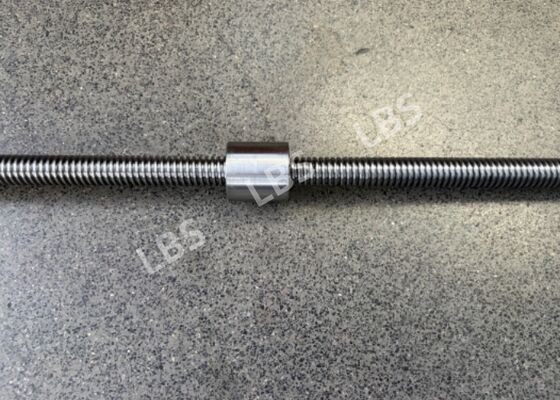

این پیچ سربی نوع T از فولاد ضد زنگ 2205، شماره قطعه: 26MD01-M403-002 ساخته شده است. مشخصات رزوه آن Tr20×4 با کلاس دقت 7e است. این یک جزء انتقال دقیق کلاس B با وزن 1.957 کیلوگرم برای هر قطعه است. ماده اولیه فولاد ضد زنگ دوفاز 2205 است که تحت عملیات محلول در دمای 1020–1100 درجه سانتیگراد و سپس کوئنچ سریع با آب قرار گرفته و استحکام بالا و مقاومت عالی در برابر خوردگی را ارائه می‌دهد.

این قطعه که کاملاً مطابق با دقت رزوه ذوزنقه ای 7e ساخته شده است، دارای تلرانس های هندسی کنترل شده دقیقی برای بخش های شفت است. تلرانس های ابعادی مشخص نشده مطابق با GB/T1804-m و تلرانس های هندسی مشخص نشده مطابق با GB/T1184-H هستند. لبه های تیز گرد شده و پلیسه ها برداشته شده اند. تمام ابعاد علامت گذاری نشده به مدل سه بعدی مراجعه می کنند. طول کل 847 میلی متر است که با چندین بخش شفت اتصالی دقیق، شیار کلید و رزوه اتصال M12×1.5 ادغام شده است. این امر انتقال خطی روان را امکان پذیر می کند و برای مکانیزم های انتقال رفت و برگشتی فشاری-کششی و بالابر در شرایط خوردگی سخت مناسب است.

2. پارامتر

3. مزیت

(1) خواص برتر مواد: فولاد ضد زنگ دوفاز 2205 با عملیات حرارتی محلول. مقاوم در برابر خوردگی حفره ای، خوردگی شکافی و ترک خوردگی ناشی از تنش. استحکام آن بسیار بیشتر از فولاد ضد زنگ معمولی 304/316 است و مقاومت در برابر خوردگی و استحکام مکانیکی بالا را ترکیب می کند.

(2) انتقال دقیق: رزوه ذوزنقه ای Tr20×4 با درجه دقت بالای 7e ماشین کاری شده است. انتقال روان و عملکرد خود قفل شوندگی خوب را ارائه می دهد. کنترل دقیق تلرانس هندسی، لقی انتقال کم و دقت موقعیت یابی پایدار را تضمین می کند.

(3) ساختار یکپارچه دقیق: ماشین کاری یکپارچه قطر اتصالی چند بخشی، شیار کلید و رزوه اتصال. هم محوری و عمودیت بالا، زبری سطح تا Ra1.6 برای سازگاری عالی در مونتاژ.

(4) فرآیند تولید قابل اعتماد: لبه های تیز پلیسه زدایی و گرد شده، سیستم تلرانس استاندارد. جزء دقت کلاس B، سایش کم در طول حرکت رفت و برگشتی طولانی مدت و عمر مفید طولانی.

4. کاربرد

ایده آل برای مهندسی دریایی، تجهیزات بالابر فراساحلی، شیرین سازی آب دریا، محیط های خورنده شیمیایی، عملگرهای بالابر و فشاری-کششی بر روی سکوهای فراساحلی. همچنین برای عملگر شیر، انتقال خطی زیر آب و ماشین آلات بالابر ضد خوردگی در شرایط به شدت خورنده قابل استفاده است. این دستگاه می تواند در محیط های حاوی کلر و محیط های خورنده مرطوب به طور پایدار در طولانی مدت کار کند.
