جزئیات محصول:
پرداخت:
|

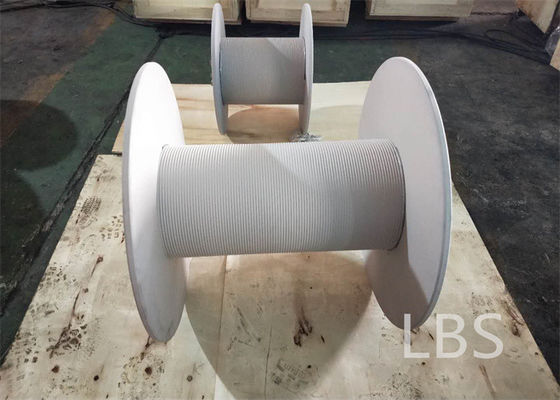

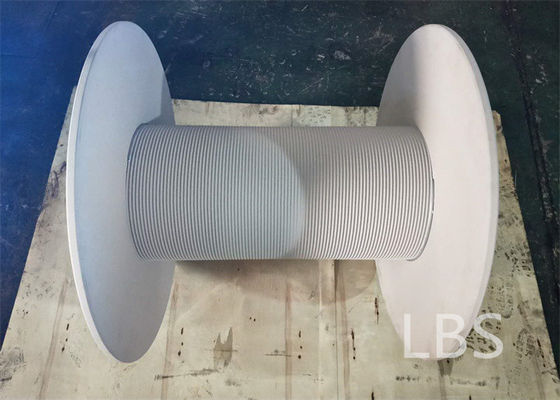

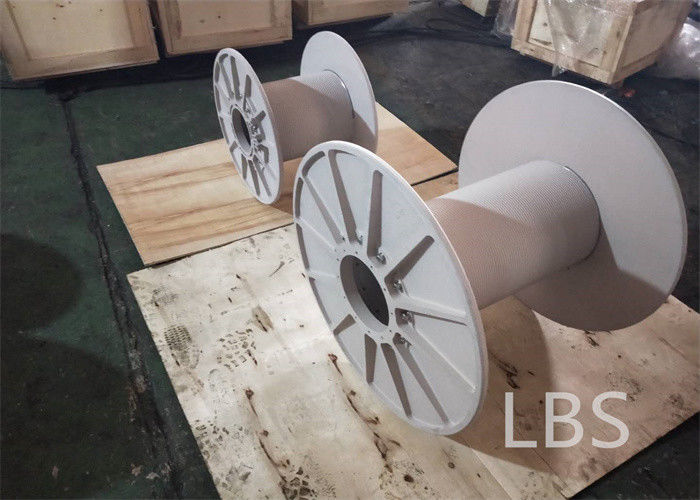

| نام محصول: | درام وینچ شیاردار Lebus | مواد: | فولاد Q355B |
|---|---|---|---|
| نوع شیار: | شیارهای مارپیچی | درمان سطحی: | اسپری داغ روی |
| رنگ سطح: | خاکستری | ساختار: | جوش داده شده |
| قطر طناب: | 6 میلی متر / 8 میلی متر | لایه: | 1 لایه |
| استفاده کنید: | وینچ مونتاژ | ظرفیت طناب: | 30 متر |
| برجسته کردن: | درام کابل فولادی CCS,درام کابل فولادی 900 میلی متر,درام وینچ لنگر 900 میلی متری |
||
وینچ شیار کابل Lebus که توسط شرکت ما ساخته شده است مشکلات زیر را حل می کند:
1. طناب سیم فولادی را می توان در چندین لایه بدون طناب نامنظم پیچیده کرد.
2. سرعت سیم پیچ طناب محدود نیست.
3. بار به طور مساوی بین طناب های سیم توزیع می شود.
4. تحت شرایط بار، هیچ طناب گاز گرفتن یا پرش طناب بین طناب های سیم.
5. کاهش آسیب طناب سیم و بهبود ایمنی.
6. کاهش زمان خرابی تعویض سیم طناب، تا حد زیادی بهبود بهره وری کار.
پس از استفاده از تعداد زیادی برگه داده: طول عمر طناب سیم را بیش از 500٪ افزایش دهید.
به طور گسترده در سیستم عامل های دریایی، ماشین آلات نفت، ماشین آلات حفاظت از آب، ماشین آلات بندر، تجهیزات بالابر ماشین آلات مهندسی بزرگ استفاده می شود.
درام وینچ با شیار عمدتاً دارای سه نوع ساختار زیر است
1، نوع اتصال.در این سازه ابتدا بدنه شیار طناب به 4 قطعه کاشی تبدیل می شود و سپس 4 قطعه شیار کاشی و بدنه درام سبک به هم متصل شده و به هم جوش داده می شود.
2، انتگرال، شیار طناب است که به طور مستقیم بر روی بدن درام، شیار طناب و بدن درام به عنوان یکی قرار دارد.
3. نوع جوش را وصل کنید، شیار طناب را در بدنه استوانه ای ایجاد کنید و سپس آن را به 2 قطعه کاشی برش دهید و روی بدنه درام جوش بزنید.
| تیاو نام | تجهیزات ساخت و ساز و معدن سیم طناب فولادی آلیاژی درام وینچ شیاردار Lebus |
| سرعت بالابر | 0.95-1.27 متر بر ثانیه |
| سرعت چرخش | 720-960 دور در دقیقه |
| قطر طناب | 3-30 میلی متر |
| نوع زنجیر | سیم |
| چرخش جهت | چپ یا راست |
| کاربرد | بالابر |
| پارامتر | می توان طراحی کرد |
| کاربرد | معدن، حفاری نفت، یا معدن زغال سنگ |
| قطر درام | 900 میلی متر |
| عرض درام | 600 میلی متر |
| خیر: | قطر سیم (میلی متر) | نیروی کششی (KN) | جهت چرخش | قطر درام (میلی متر) | طبلطول (میلی متر) |
| 1 | 3 ~ 8 | 3~ 10 | سمت چپ، راست دست | >160 | <1000 |
| 2 | 10 تا 16 | 12~ 20 | سمت چپ، راست دست | > 320 | <1000 |
| 3 | 18~ 24 | 20~80 | سمت چپ، راست دست | > 480 | <1000 |
| 4 | 26~ 32 | 100~ 120 | سمت چپ، راست دست | >640 | <1000 |
| 5 | 34~ 40 | 150~ 200 | سمت چپ، راست دست | >800 | <1000 |
| 6 | 42~50 | 240~ 400 | سمت چپ، راست دست | > 1000 | <1000 |
1. فلنج های درام باید در هر شرایطی حتی تحت بار عمود بر دیوار درام باشند.
2. طناب باید تحت کشش در فرآیند قرقره نگه داشته شود تا طناب در برابر دیوار شیار له شود.هنگامی که قرقره نمی تواند این شرایط را برآورده کند، باید از غلتک پرس استفاده شود. عموماً توصیه می شود که کشش طناب باید حداقل 2٪ کشش شکست یا 10٪ بار کاری باشد.
3. محدوده زاویه ناوگان به طور کلی هرگز نباید بیشتر از 1.5 درجه و کمتر از 0.25 درجه باشد.
4. هنگامی که سیم طناب آزاد شده از درام به دور شیار می رود، مرکز شیار باید بالای مرکز درام باشد.
5. طناب باید دور نگه داشته شود، نه شل، حتی تحت حداکثر بار.
6. طناب باید ساختار ضد چرخش باشد.
لطفاً تغییر قطر طناب را تحت بارهای مختلف اندازه گیری کنید
