جزئیات محصول:
پرداخت:
|

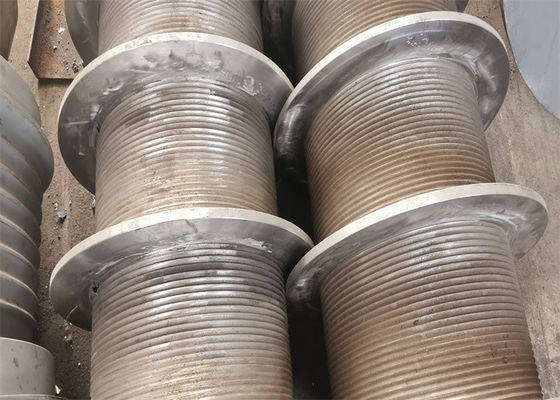

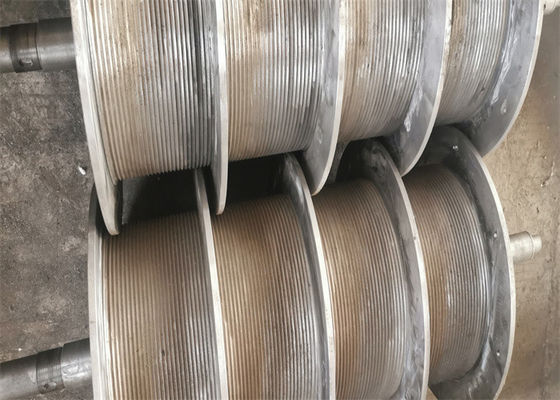

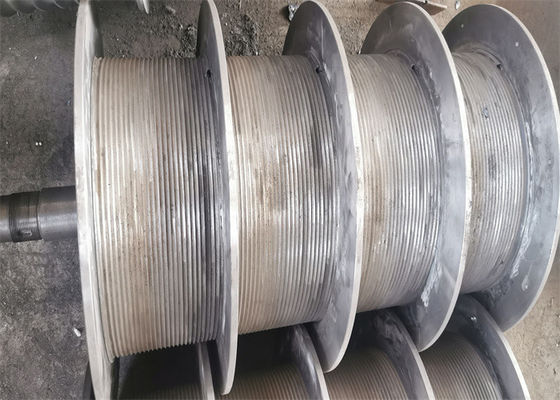

| نام محصول: | وینچ چند درام بالابر چند طناب با شیارهای LEBUS برای ماشین تمیز کردن دیوار | مواد: | فولاد Q355B |
|---|---|---|---|
| نوع شیار: | Lebus Grooves | ساختار: | جوش داده شده |
| قطر طناب: | 16 میلی متر | لایه: | چند لایه |
| استفاده شده: | ماشین تمیز کردن دیوار | ظرفیت طناب: | 100 متر |
| برجسته کردن: | درام وینچ چند طناب,دستگاه تمیز کننده دیوار درام وینچ,دستگاه تمیز کننده دیوار درام شیاردار |
||
با توسعه وینچ های حفاری نفت در دهه های اخیر، وینچ ها بیشتر ظاهر می شوند.شکل انتقال و شکل ساختار متفاوت است، اما قانون طناب سیم پیچ درام وینچ تغییر نمی کند، شرکت ما شیار طناب LEBUS دارای مزایای آشکار است.شکل دو خط شیار طناب LEBUS، مناسب برای سیم پیچی چند لایه، می تواند به طور موثر پدیده اختلال طناب فولادی را کاهش دهد یا از آن جلوگیری کند.در فرآیند طراحی درام کشو، درام کشو دارای محدوده بازگشایی بزرگ کوچک، انتخاب قطر پایین، موقعیت بلوک راهنما، ساختار سوکت طناب، فاصله شیار طناب، شیار طناب زاویه مارپیچی بخش موازی و بخش صعود خواهد بود. بر اثر سیم پیچ طناب درام تأثیر می گذارد، زیرا این مطالعه ساختار و ویژگی های درام وینچ به کاهش یا جلوگیری از پدیده طناب نامنظم درام بالابر میدان نفتی کمک می کند، استفاده از طناب سیم و عمر درام را طولانی تر می کند.
| سرعت بالابر | 0.95-1.27 متر بر ثانیه |
| سرعت چرخش | 720-960 دور در دقیقه |
| قطر طناب | 3-30 میلی متر |
| نوع زنجیر | سیم |
| چرخش جهت | چپ یا راست |
| کاربرد | بالابر |
| پارامتر | می توان طراحی کرد |
| کاربرد | معدن، حفاری نفت، یا معدن زغال سنگ |
| قطر درام | 900 میلی متر |
| عرض درام | 600 میلی متر |
| خیر: | قطر سیم (میلی متر) | نیروی کششی (KN) | جهت چرخش | قطر درام (میلی متر) | طبلطول (میلی متر) |
| 1 | 3 ~ 8 | 3~ 10 | سمت چپ، راست دست | >160 | <1000 |
| 2 | 10 تا 16 | 12~ 20 | سمت چپ، راست دست | > 320 | <1000 |
| 3 | 18~ 24 | 20~80 | سمت چپ، راست دست | > 480 | <1000 |
| 4 | 26~ 32 | 100~ 120 | سمت چپ، راست دست | >640 | <1000 |
| 5 | 34~ 40 | 150~ 200 | سمت چپ، راست دست | >800 | <1000 |
| 6 | 42~50 | 240~ 400 | سمت چپ، راست دست | > 1000 | <1000 |
1. فلنج های درام باید در هر شرایطی حتی تحت بار عمود بر دیوار درام باشند.
2. طناب باید تحت کشش در فرآیند قرقره نگه داشته شود تا طناب در برابر دیوار شیار له شود.هنگامی که قرقره نمی تواند این شرایط را برآورده کند، باید از غلتک پرس استفاده شود. عموماً توصیه می شود که کشش طناب باید حداقل 2٪ کشش شکست یا 10٪ بار کاری باشد.
3. محدوده زاویه ناوگان به طور کلی هرگز نباید بیشتر از 1.5 درجه و کمتر از 0.25 درجه باشد.
4. هنگامی که سیم طناب آزاد شده از درام به دور شیار می رود، مرکز شیار باید بالای مرکز درام باشد.
5. طناب باید دور نگه داشته شود، نه شل، حتی تحت حداکثر بار.
6. طناب باید ساختار ضد چرخش باشد.
لطفاً تغییر قطر طناب را تحت بارهای مختلف اندازه گیری کنید.
