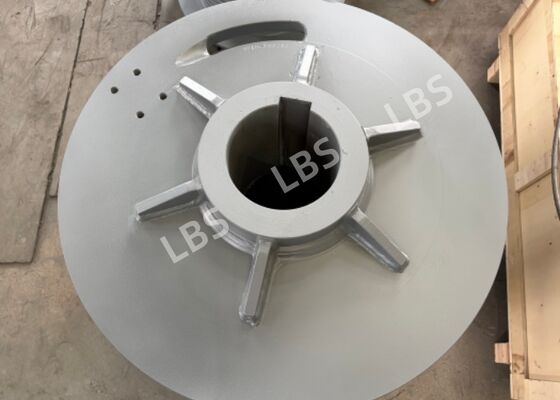

درام دوگانه شیاردار لبوس تاشو 60 درجه پیچ شده برای طناب سیمی 24 میلی‌متری

1. توضیحات محصول

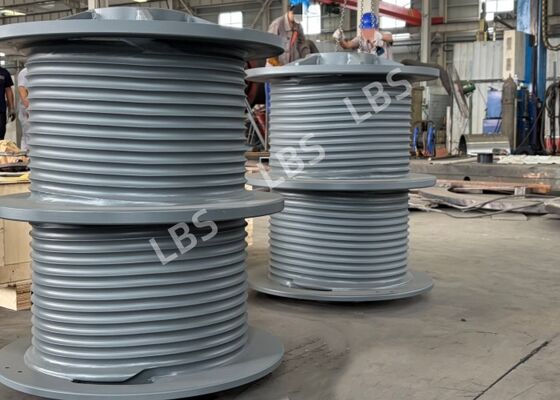

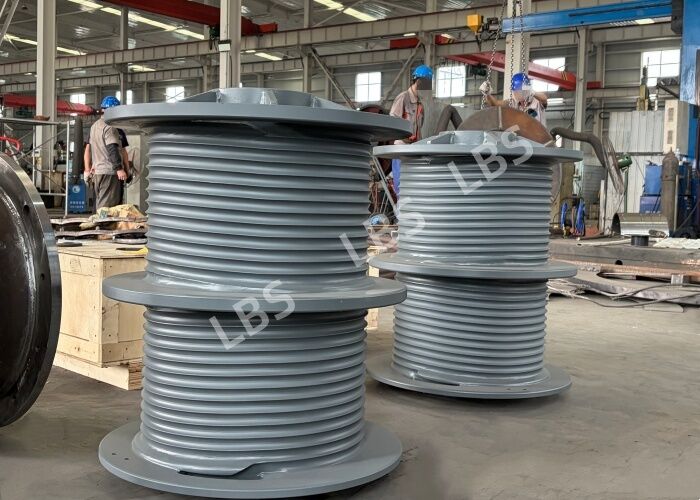

این یک درام دوگانه شیاردار لبوس است که از فولاد کم آلیاژ با استحکام بالا Q355D ساخته شده است. این محصول دارای ساختار شیار دوگانه متقارن جدا شده با طول کلی درام 900±0.3 میلی‌متر و قطر خارجی Φ710 است. این درام مجهز به شیارهای طناب لبوس تاشو 60 درجه است. شیارهای مارپیچ چپ و راست کاملاً متقارن هستند: مارپیچ چپ طناب را از چپ به راست می‌پیچد، در حالی که مارپیچ راست طناب را از راست به چپ می‌پیچد. 2 لایه با 13.5 کویل در هر لایه و زاویه شروع 0 درجه وجود دارد که امکان قرقره شدن منظم دوطرفه طناب سیمی فولادی را فراهم می‌کند.

محصول از ساختار مونتاژ جوشی استفاده می‌کند. برای صفحات فولادی با ضخامت ≥12 میلی‌متر، شیارها مطابق با استانداردهای جوشکاری GB985-88 و GB986-88 ماشین‌کاری می‌شوند. تمام لبه‌های تیز پرداخت شده و گرد شده‌اند؛ جوش‌ها از سرباره پاک شده و صاف سنگ‌زنی شده‌اند. شیارهای طناب ماشین‌کاری شده دقیق، قرقره شدن صاف طناب سیمی فولادی را تضمین کرده و خطرات له شدن، گیر کردن و قرقره شدن نامنظم طناب را کاهش می‌دهند. سوراخ‌های پیچ نصب روی فلنج‌ها در هر دو انتها برای مونتاژ مستقیم به وینچ‌ها و تجهیزات بالابر قرار گرفته‌اند و برای شرایط کاری بالابر ماشین‌آلات فراساحلی و ساختمانی مناسب هستند.

2. پارامتر محصول

3. مزیت محصول

(1) طراحی شیار طناب لبوس تاشو 60 درجه: شیارهای مارپیچ چپ و راست متقارن، قرقره شدن منظم چند لایه طناب سیمی فولادی را هدایت می‌کنند، از له شدن، پرش و گیر کردن طناب جلوگیری کرده و عمر مفید طناب سیمی را به طور قابل توجهی افزایش داده و هزینه‌های نگهداری را کاهش می‌دهند.

(2) مواد با استحکام بالا: فولاد کم آلیاژ با استحکام بالا Q355D عملکرد عالی در ضربه در دمای پایین، مقاومت در برابر خستگی و ظرفیت تحمل بار را ارائه می‌دهد که برای بارهای سنگین و محیط‌های خورنده دریایی ایده‌آل است.

(3) ساختار مارپیچ متقارن دقیق: مارپیچ کاملاً متقارن چپ و راست با زاویه شروع 0 درجه، قرقره شدن دوطرفه همزمان و پایدار طناب، بار متعادل روی هر دو انتهای درام و عملکرد روان‌تر وینچ را تضمین می‌کند.

(4) فناوری جوشکاری بالغ: صفحات ضخیم طبق مشخصات جوشکاری ملی شیاردار شده و جوش‌ها سنگ‌زنی می‌شوند. استحکام جوش بالا و مقاومت در برابر بارهای متناوب، ساختار کلی قوی و قابل اعتماد را تضمین می‌کند.

(5) ماشین‌کاری دقیق: ابعاد حیاتی در تلرانس‌های دقیق کنترل می‌شوند. تلرانس‌های هندسی فلنج‌ها و سوراخ داخلی الزامات را برآورده می‌کنند و دقت مونتاژ بالا و تمرکز نصب خوب را برای کاهش لرزش تجهیزات فراهم می‌کنند.

(6) پرداخت سطح بهینه شده: لبه‌های تیز پرداخت شده و گرد شده به علاوه جوش‌های صیقلی، تمرکز تنش را از بین برده و از آسیب بریدگی طناب سیمی جلوگیری می‌کنند.

4. سناریوهای کاربردی

این محصول عمدتاً در تجهیزات بالابر سنگین مهندسی فراساحلی از جمله جرثقیل‌های سکوی فراساحلی، وینچ‌های عرشه دریایی، سکوهای حفاری نفت و گاز فراساحلی، تجهیزات بالابر شناور و سیستم‌های وینچ جرثقیل شناور استفاده می‌شود. همچنین برای جرثقیل‌های بندری سنگین و وینچ‌های معدنی نیز کاربرد دارد.
