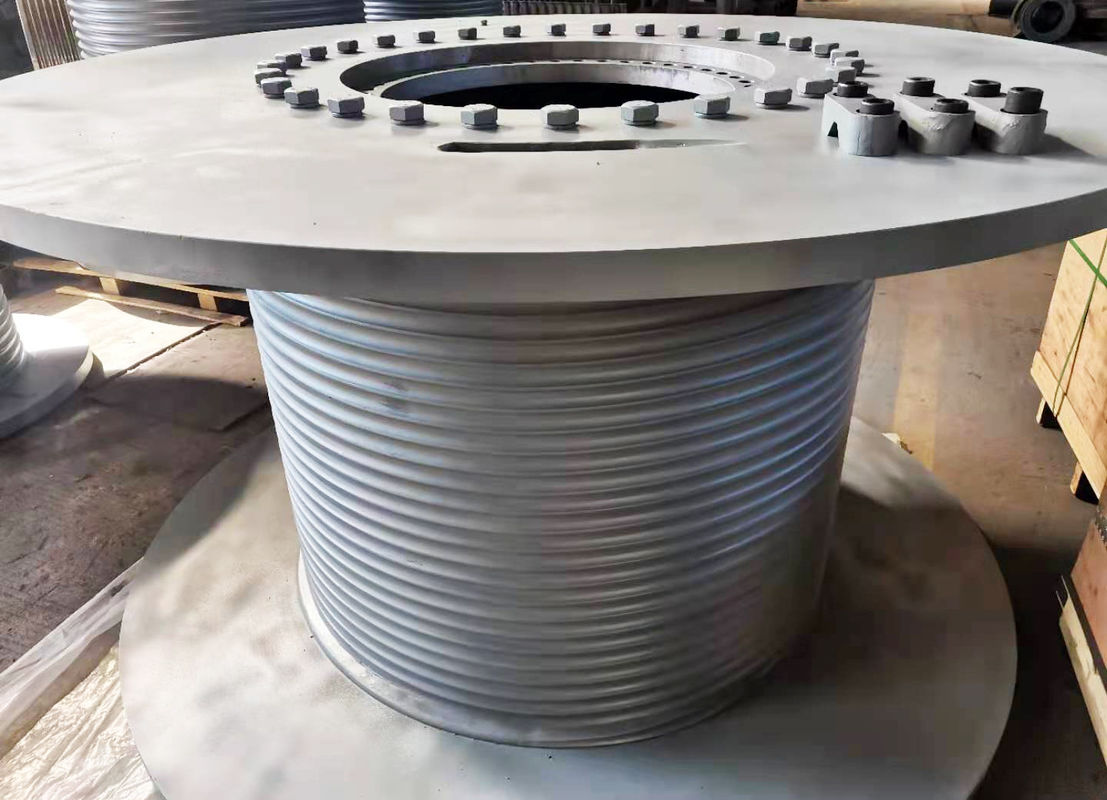

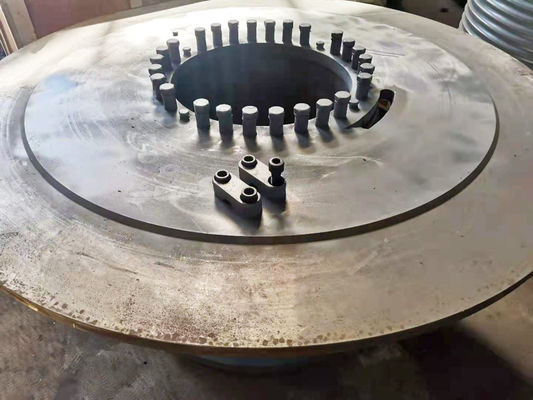

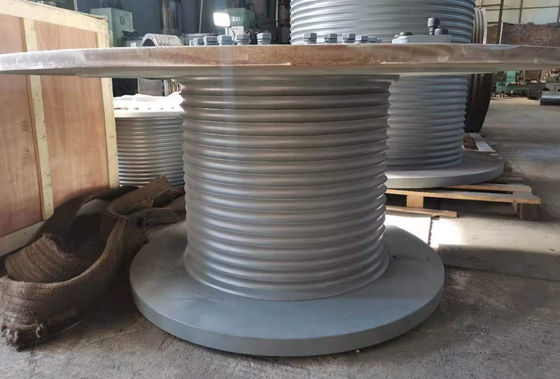

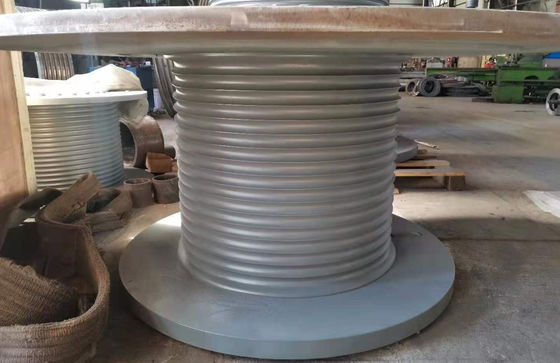

درام کابل شیاردار 34 میلی متری

درام وینچ طناب 34 میلی متری شیارهای ساده کربن فولادی

پارامترهای طراحی درام وینچ طناب سیمی

1. قطر درام

2. عرض بین فلنج ها

3. سیم طناب یا قطر کابل

4. جهت چرخش طناب سیم: چپ و راست

7. مواد درام

8. قطر فلنج

9. حداکثر بار کاری طناب سیم

10. حداکثر ظرفیت سیم/کابل

11. زاویه موقعیت درام و قرقره ثابت

12. حالت ورود طناب

13. در صورت امکان، نقشه های دقیق درام را ارائه دهید:

توجه: درام به نوع انتگرال و نوع تقسیم شده تقسیم می شود، پردازش ترسیم انتگرال نیاز دارد.

شکاف نیاز به قطر داخلی، قطر خارجی، طول، قطر طناب سیم، جهت شیار طناب (چپ یا راست) دارد.

ویژگی های شیارها

1. دارای شیار خاصی برای ایجاد استحکام منظم و یکنواخت سیم طناب در هر لایه است.

2. می توان نیروهای دقیقی را که طناب به درام وارد می کند محاسبه کرد.

3. قرقره شدن کاملاً تحت کنترل است، که از له شدن یا فشرده شدن لایه های پایینی توسط لایه های بالایی جلوگیری می کند.

4. با شیار، شیار پیوسته در درام موازی با فلنج است به جز دو نقطه متقاطع در هر Revelution که در آن شیار در طول درام به اندازه نیم زمین حرکت می کند تا برای هر گام، یک گام کششی حرکت ایجاد کند.

ساختار طرح کلی

پارامترهای فنی

تکنیک پردازش
