جزئیات محصول:
پرداخت:
|

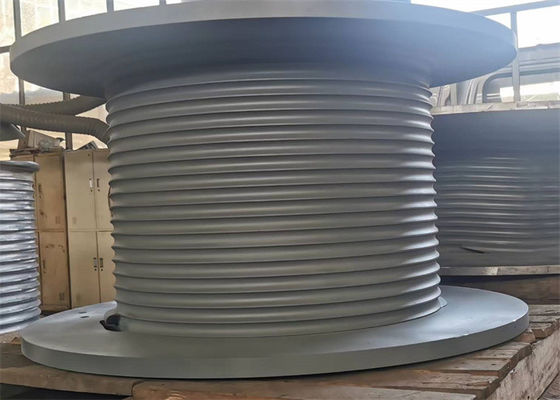

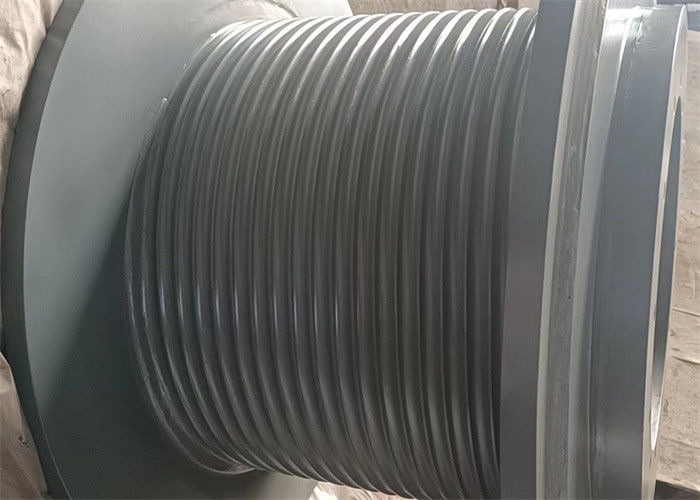

| نام: | سیستم Lebus | کاربرد: | جرثقیل 35T |
|---|---|---|---|
| مواد: | فولاد | ظرفیت طناب: | 500 متر |
| نوع شیار طناب: | Lebus Grooves | ضمانتنامه: | 12 ماه |
| وزن: | 1800 کیلوگرم | قطر طناب: | 40 میلی متر |
| درام دیا.: | 1200 میلی متر | ||
| برجسته کردن: | درام وینچ جرثقیل با ظرفیت 35 تن,شیارهای طناب لباس درام وینچ جرثقیل |
||
مواد درام وینچ شیاردار: فولاد کربنی، فولاد آلیاژی، فولاد ضد زنگ، آلومینیوم، فولاد با استحکام بالا و غیره
استانداردهای مواد: GB، AISI، ASME، ASTM، JIS، DIN، ...
دمای محیط: -40 درجه سانتیگراد تا +45 درجه سانتیگراد
دمای محیط Stroage: -40 درجه سانتیگراد تا +50 درجه سانتیگراد
نوع شیار درام: شیارهای مارپیچی یا شیارهای لبوس
جهت چرخش درام: چپ یا راست
روش پردازش: ماشین کاری
قطر طناب: 3 میلی متر ~ 100 میلی متر
تجهیزات پردازش: مرکز ماشینکاری CNC
درام وینچ با شیار عمدتاً دارای سه نوع ساختار زیر است:
1. نوع اتصال.در این سازه ابتدا بدنه شیار طناب را به صورت 4 قطعه کاشی در می آورند و سپس 4 قطعه شیار کاشی و بدنه درام سبک را به هم متصل کرده و به هم جوش می دهند.
2. جدایی ناپذیر، شیار طناب است که به طور مستقیم بر روی بدن درام، شیار طناب و بدن درام به عنوان یک واقع شده است.
3. نوع جوش را وصل کنید، شیار طناب را در بدنه استوانه ای ایجاد کنید و سپس آن را به 2 قطعه کاشی برش دهید و روی بدنه درام جوش بزنید.
ترکیب درام شیار: هسته درام، فلنج، شفت و غیره.
پردازش: درام های طناب با شیارهایی که مستقیماً در آنها بریده شده است. درام وینچ با فلنج، شیار LBS مستقیماً در بدنه درام بریده می شود، طبق نیاز مشتریان، فلنج ها یا جوش داده می شوند یا پیچ می شوند.هندسه شیار با ساخت طناب، قطر و طول و بر اساس کاربرد تعیین می شود.درام دارای ابعاد نصب مورد نیاز برای شرایط عملیاتی واقعی است.
درام شیاردار LBS، مشکل قرقره شدن طناب سیم را حل کرد.
در مقایسه با درام شیار بی سیم معمولی (صاف) و درام شیار طناب مارپیچ، شیار طناب LBS دارای مزایای آشکاری در قرقره سیم طناب چند لایه است، سیستم شیار مخصوص LBS باعث می شود که قرقره سیم بکسل صاف شود و بار هر لایه به طور مساوی توزیع شود. ، طول عمر طناب را افزایش می دهد، آسیب طناب را کاهش می دهد، ایمنی عملکرد تجهیزات را بهبود می بخشد و مشکل خاموش شدن تجهیزات مکانیکی برای تعویض طناب را کاهش می دهد.
| خیر: | قطر سیم (میلی متر) | نیروی کششی (KN) | جهت چرخش | قطر درام (میلی متر) | طول درام (میلی متر) |
| 1 | 3 ~ 8 | 3 تا 10 | سمت چپ، راست دست | > 160 | <1000 |
| 2 | 10 تا 16 | 12 تا 20 | سمت چپ، راست دست | > 320 | <1000 |
| 3 | 18 تا 24 | 20 تا 80 | سمت چپ، راست دست | > 480 | <1000 |
| 4 | 26 تا 32 | 100 تا 120 | سمت چپ، راست دست | > 640 | <1000 |
| 5 | 34 تا 40 | 150 تا 200 | سمت چپ، راست دست | > 800 | <1000 |
| 6 | 42 تا 50 | 240 تا 400 | سمت چپ، راست دست | > 1000 | <1000 |
