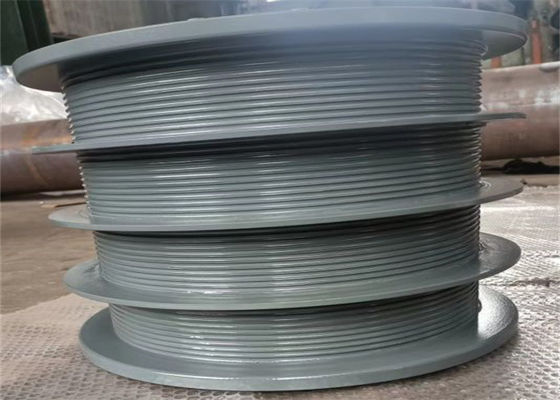

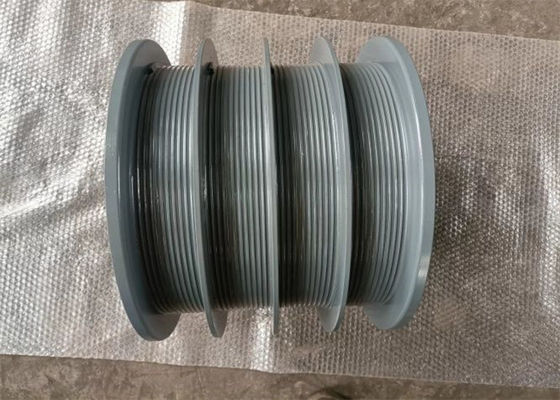

سیم پیچ درام وینچ طناب Multiplex Lebus 4 تکه طناب برای ماشین تمیز کردن پنجره

سیم پیچ درام طناب مولتی پلکس Lebus 4 تکه طناب برای ماشین تمیز کردن پنجره

درام وینچ بخش مهمی ازماشین تمیز کردن پنجره.

ماشین تمیز کردن پنجره نوعی تجهیزات بالابر عمودی است که برای تمیز کردن و نگهداری نمای ساختمان های بلند استفاده می شود.این عمدتا از مکانیسم تعلیق و پلت فرم کار (همچنین به عنوان کشتی جرثقیل شناخته می شود) تشکیل شده است.هنگامی که دستگاه حرکت بالابر سکوی کار بالابر است که به آن پاک کننده پنجره نوع وینچ گفته می شود، بالابر به طور کلی بر روی مکانیسم تعلیق نصب می شود.هنگامی که دستگاه حرکت بالابر سکوی کار آسانسور باشد به آن پاک کننده پنجره بالابر گفته می شود و آسانسور به طور کلی بر روی سکوی کار نصب می شود.از آنجایی که بالابر به طور کلی بر روی مکانیزم تعلیق نصب می شود، سکوی کار پاک کننده پنجره نوع وینچ از وزن سبک تر است و بازوی بالابر فشار کمتری دارد، که برای موقعیت هایی که بازوی بلندتر بلندتر است مناسب است.هر دو انتهای سکوی کار توسط دو کابل فولادی از طریق میله های مفصلی آویزان شده است.

مواد درام وینچ شیاردار: فولاد کربنی، فولاد آلیاژی، فولاد ضد زنگ، آلومینیوم، فولاد با استحکام بالا و غیره
استانداردهای مواد: GB، AISI، ASME، ASTM، JIS، DIN، ...
دمای محیط: -40 درجه سانتیگراد تا +45 درجه سانتیگراد
دمای محیط Stroage: -40 درجه سانتیگراد تا +50 درجه سانتیگراد
نوع شیار درام: شیارهای مارپیچی یا شیارهای لبوس
جهت چرخش درام: چپ یا راست
روش پردازش: ماشین کاری
قطر طناب: 3 میلی متر ~ 100 میلی متر
تجهیزات پردازش: مرکز ماشینکاری CNC

با توسعه وینچ های حفاری نفت در دهه های اخیر، وینچ ها بیشتر ظاهر می شوند.فرم انتقال و شکل ساختار متفاوت است، اما قانون طناب سیم پیچ درام وینچ تغییر نمی کند، شرکت ما شیارهای طناب LEBUS را توسعه داده است که مزایای آشکاری دارد.شکل دو خط شیار طناب LEBUS، مناسب برای سیم پیچی چند لایه، می تواند به طور موثر پدیده اختلال طناب فولادی را کاهش دهد یا از آن جلوگیری کند.در فرآیند طراحی درام کشو، درام کشو دارای محدوده بازگشایی بزرگ کوچک، انتخاب قطر پایین، موقعیت بلوک راهنما، ساختار سوکت طناب، فاصله شیار طناب، شیار طناب زاویه مارپیچی بخش موازی و بخش صعود خواهد بود. بر اثر سیم پیچ طناب درام تأثیر می گذارد، زیرا این مطالعه ساختار و ویژگی های درام وینچ به کاهش یا جلوگیری از پدیده طناب نامنظم درام بالابر میدان نفتی کمک می کند، استفاده از طناب سیم و عمر درام را طولانی تر می کند.

این سیستم هنوز هم موثرترین و عالی ترین روش برای افزایش طول عمر طناب سیمی است.آزمایشات نشان داده است که استفاده با مشخصات طناب سیم مطابق با شیار طناب است، درام Lebus می تواند عمر طناب سیم را بیش از 500٪ افزایش دهد.شیار طناب LBS باعث می شود بار به طور مساوی بین لایه ها توزیع شود و این تمرین ثابت می کند که عمر طناب سیمی را تا حد زیادی افزایش می دهد.در واقع، سطح آزمایش می تواند عمر طناب سیم را بیش از 500٪ افزایش دهد.کاهش آسیب طناب باعث افزایش ایمنی و کاهش زمان از کار افتادن دستگاه می شود.


پارامترهای مورد نیاز

• قطر سیم یا قطر کابل (میلی متر)
• قطر داخلی D1 (mm)
• قطر خارجی D2 (mm)
• عرض بین فلنج ها L(mm)
• ظرفیت طناب (متر)
• مواد
• جهت چرخش: چپ یا راست

ساختار طرح کلی

تکنیک پردازش
