جزئیات محصول:
پرداخت:
|

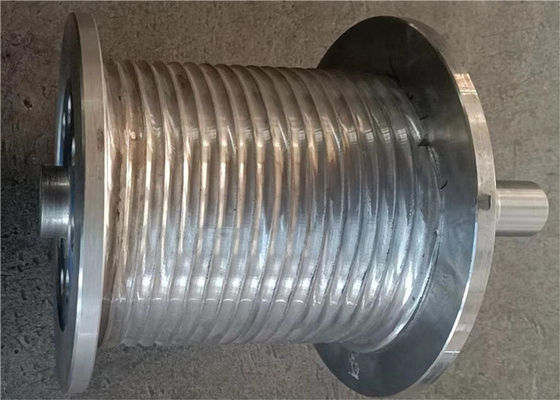

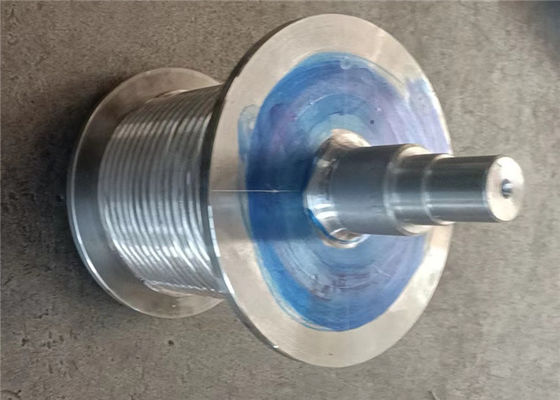

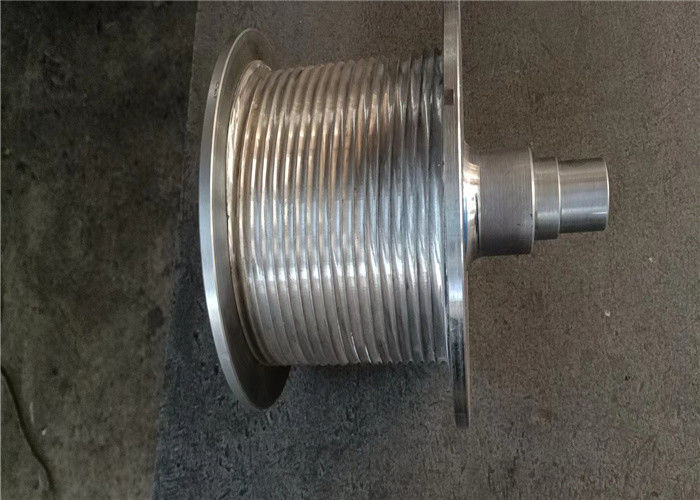

| نام: | درام طناب Lebus با شفت | کاربرد: | جرثقیل ماشین آلات ساختمانی |
|---|---|---|---|
| مواد: | فولاد کربن | ظرفیت طناب: | 100 متر |
| نوع شیار طناب: | Lebus Grooves | ضمانتنامه: | 12 ماه |
| وزن: | 200 کیلوگرم | قطر طناب: | 18 میلی متر |
| برجسته کردن: | جرثقیل های ساختمانی درام وینچ طناب,جرثقیل های ساختمانی درام شیاردار Lebus,درام وینچ طناب دار با شفت |
||
درام وینچ بخش مهمی از جرثقیل است.
یک سر سیم سیم پیچ در سوکت طناب درام از طریق یک گیره طناب ثابت می شود و سر دیگر آن
چرخ راهنمای ماشین آسمان به گروه قرقره ترولی وارد می شود و گروه قرقره ترالی نصب می شود.
مجهز به قلاب، شیرآلات و رشته های لوله مته.وقتی وینچ کار می کند، زخم می شود
سیم طناب فولادی روی درام عمل سیم پیچی و رها شدن طناب را از طریق چرخش مثبت و منفی درام متوجه می شود.
درام کشش طناب سریع طناب سیم را تحمل می کند و ساختار درام باید استحکام را برآورده کند
در خارج، بلکه برای اطمینان از سیم پیچ سیم پیچ منظمی.
مواد درام وینچ شیاردار: فولاد کربنی، فولاد آلیاژی، فولاد ضد زنگ، آلومینیوم، فولاد با استحکام بالا و غیره
استانداردهای مواد: GB، AISI، ASME، ASTM، JIS، DIN، ...
دمای محیط: -40 درجه سانتیگراد تا +45 درجه سانتیگراد
دمای محیط Stroage: -40 درجه سانتیگراد تا +50 درجه سانتیگراد
نوع شیار درام: شیارهای مارپیچی یا شیارهای لبوس
جهت چرخش درام: چپ یا راست
روش پردازش: ماشین کاری
قطر طناب: 3 میلی متر ~ 100 میلی متر
تجهیزات پردازش: مرکز ماشینکاری CNC
با توسعه وینچ های حفاری نفت در دهه های اخیر، وینچ ها بیشتر ظاهر می شوند. شکل انتقال و شکل ساختار متفاوت است، اما قانون طناب سیم پیچ درام وینچ تغییر نمی کند، شرکت ما شیارهای طناب LEBUS را توسعه داده است.شکل دو خط شیار طناب LEBUS، مناسب برای سیم پیچ چند لایه، می تواند به طور موثر پدیده اختلال طناب سیم فولادی را کاهش دهد یا از آن جلوگیری کند.در فرآیند طراحی درام کشو، درام کشو دارای محدوده باز شدن بزرگ، انتخاب قطر پایین، موقعیت بلوک راهنما، ساختار سوکت طناب، فاصله شیار طناب، شیار طناب بر زاویه مارپیچی بخش موازی و بخش صعود تأثیر می گذارد. تاثیر سیم پیچ طناب درام، زیرا این مطالعه ساختار و ویژگی های درام وینچ، به کاهش یا جلوگیری از پدیده طناب بی نظم درام بالابر میدان نفتی کمک می کند، استفاده از طناب سیم و عمر درام را طولانی تر می کند.
این سیستم هنوز هم موثرترین و عالی ترین روش برای افزایش طول عمر طناب سیمی است.آزمایشات نشان داده است که استفاده با مشخصات طناب سیم با شیار طناب مطابقت دارد، درام Lebus می تواند عمر طناب سیم را بیش از 500٪ افزایش دهد.
شیار طناب LBS باعث می شود بار به طور مساوی بین لایه ها توزیع شود و این تمرین ثابت می کند که عمر طناب سیمی را تا حد زیادی افزایش می دهد.در واقع، سطح آزمایش می تواند عمر طناب سیم را بیش از 500٪ افزایش دهد.کاهش آسیب طناب باعث افزایش ایمنی و کاهش زمان از کار افتادن دستگاه می شود.
| خیر: | قطر سیم (میلی متر) | نیروی کششی (KN) | جهت چرخش | قطر درام (میلی متر) | طول درام (میلی متر) |
| 1 | 3 ~ 8 | 3 تا 10 | سمت چپ، راست دست | > 160 | <1000 |
| 2 | 10 تا 16 | 12 تا 20 | سمت چپ، راست دست | > 320 | <1000 |
| 3 | 18 تا 24 | 20 تا 80 | سمت چپ، راست دست | > 480 | <1000 |
| 4 | 26 تا 32 | 100 تا 120 | سمت چپ، راست دست | > 640 | <1000 |
| 5 | 34 تا 40 | 150 تا 200 | سمت چپ، راست دست | > 800 | <1000 |
| 6 | 42 تا 50 | 240 تا 400 | سمت چپ، راست دست | > 1000 | <1000 |
پارامترهای مورد نیاز
