جزئیات محصول:
پرداخت:
|
| نام: | درام طناب بلند کردن جرثقیل برجی | کاربرد: | تاور کرین |
|---|---|---|---|
| مواد: | فولاد | ظرفیت طناب: | 500 متر |
| نوع شیار طناب: | Lebus Grooves | منبع انرژی: | هیدرولیک یا برقی |
| ضمانتنامه: | 12 ماه | سرعت رتبه بندی شده: | طبق نیاز مشتریان |
| وزن: | 500 کیلوگرم | قطر طناب: | 20 میلی متر |
| برجسته کردن: | درام وینچ طناب غیر استاندارد,درام وینچ طناب سفارشی,درام شیاردار Lebus سفارشی |
||

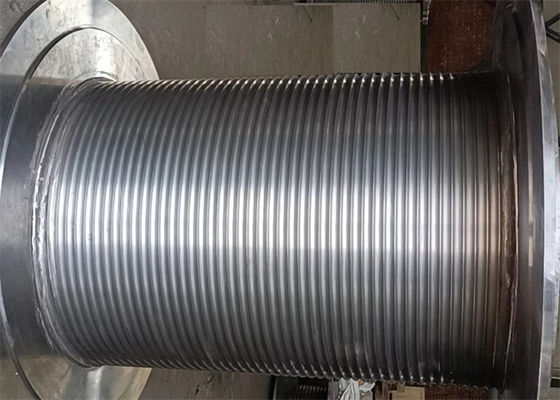

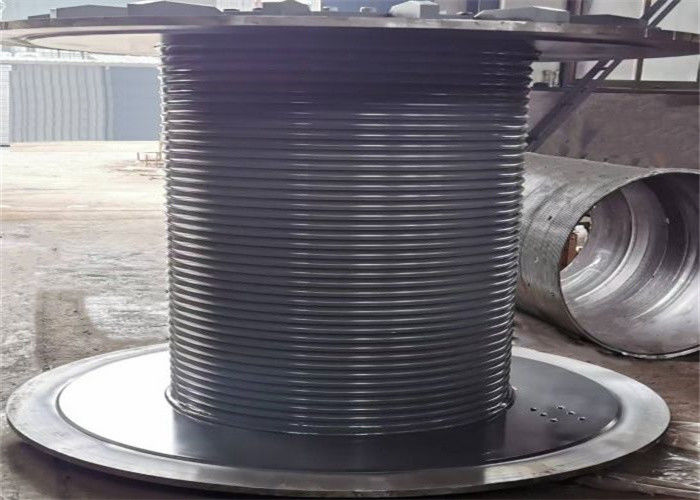

درام وینچ بخش مهمی از جرثقیل برجی است.
یک سر سیم سیم پیچ در سوکت طناب درام از طریق یک گیره طناب ثابت می شود و سر دیگر آن
چرخ راهنمای ماشین آسمان به گروه قرقره ترولی وارد می شود و گروه قرقره ترالی نصب می شود.
مجهز به قلاب، شیرآلات و رشته های لوله مته.وقتی وینچ کار می کند، زخم می شود
سیم طناب فولادی روی درام عمل سیم پیچی و رها شدن طناب را از طریق چرخش مثبت و منفی درام متوجه می شود.
درام کشش طناب سریع طناب سیم را تحمل می کند و ساختار درام باید استحکام را برآورده کند
در خارج، بلکه برای اطمینان از سیم پیچ سیم پیچ منظمی.
مواد درام وینچ شیاردار: فولاد کربنی، فولاد آلیاژی، فولاد ضد زنگ، آلومینیوم، فولاد با استحکام بالا و غیره
استانداردهای مواد: GB، AISI، ASME، ASTM، JIS، DIN، ...
دمای محیط: -40 درجه سانتیگراد تا +45 درجه سانتیگراد
دمای محیط Stroage: -40 درجه سانتیگراد تا +50 درجه سانتیگراد
نوع شیار درام: شیارهای مارپیچی یا شیارهای لبوس
جهت چرخش درام: چپ یا راست
روش پردازش: ماشین کاری
قطر طناب: 3 میلی متر ~ 100 میلی متر
تجهیزات پردازش: مرکز ماشینکاری CNC
با توسعه وینچ های حفاری نفت در دهه های اخیر، وینچ ها بیشتر ظاهر می شوند.فرم انتقال و فرم ساختار متفاوت است، اما قانون طناب سیم پیچ درام وینچ تغییر نمی کند.شرکت ما شیارهای طناب LEBUS را توسعه داده است مزایای آشکاری دارد.شکل دو خط شیار طناب LEBUS، مناسب برای سیم پیچ چند لایه، می تواند به طور موثر پدیده اختلال طناب سیم فولادی را کاهش دهد یا از آن جلوگیری کند.در فرآیند طراحی درام کشو، درام کشو دارای محدوده بازگشایی بزرگ است، انتخاب قطر پایین، موقعیت بلوک راهنما، ساختار سوکت طناب، فاصله شیار طناب، شیار طناب، زاویه مارپیچی بخش موازی و بخش صعود خواهد بود. اثر سیم پیچ طناب درام را تحت تأثیر قرار می دهد، زیرا این مطالعه ساختار و ویژگی های درام وینچ به کاهش یا جلوگیری از پدیده طناب نامنظم درام بالابر میدان نفتی کمک می کند، استفاده از طناب سیم و عمر درام را طولانی تر می کند.
شیار طناب تاشو مضاعف باعث می‌شود سیم‌پیچ طناب سیمی صاف شود، بار به طور مساوی بین هر لایه توزیع شود، تمرین ثابت کرده است که این فناوری عمر طناب سیم را تا حد زیادی افزایش می‌دهد، داده‌ها نشان می‌دهد که می‌تواند عمر طناب سیم را بیش از 500٪ افزایش دهد، سیم را کاهش دهد. طناب آسیب دیده است، ایمنی را بهبود می بخشد و تجهیزات مکانیکی را برای زمان خرابی جایگزینی طناب کاهش می دهد.
| خیر: | قطر سیم (میلی متر) | نیروی کششی (KN) | جهت چرخش | قطر درام (میلی متر) | طول درام (میلی متر) |
| 1 | 3 ~ 8 | 3 تا 10 | سمت چپ، راست دست | > 160 | <1000 |
| 2 | 10 تا 16 | 12 تا 20 | سمت چپ، راست دست | > 320 | <1000 |
| 3 | 18 تا 24 | 20 تا 80 | سمت چپ، راست دست | > 480 | <1000 |
| 4 | 26 تا 32 | 100 تا 120 | سمت چپ، راست دست | > 640 | <1000 |
| 5 | 34 تا 40 | 150 تا 200 | سمت چپ، راست دست | > 800 | <1000 |
| 6 | 42 تا 50 | 240 تا 400 | سمت چپ، راست دست | > 1000 | <1000 |
