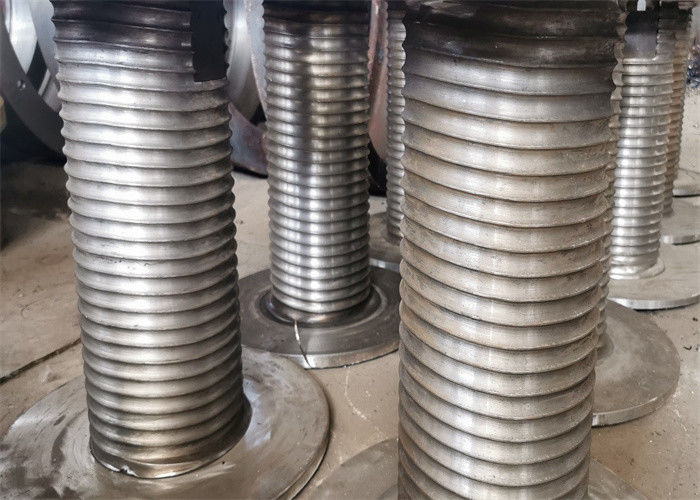

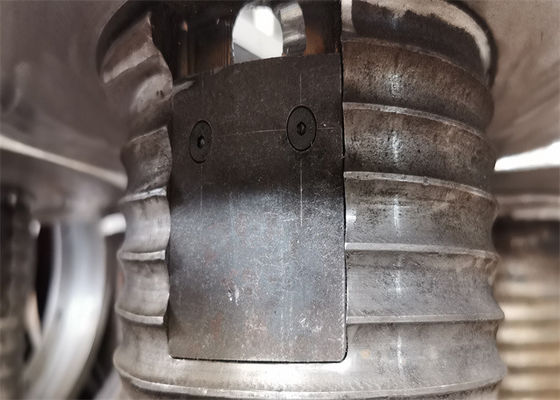

درام سیم پیچ سیمی با قطر 8 میلی متر فولاد کربنی

درام وینچ طناب سیمی شیاردار با قطر 8 میلی متر برای جرثقیل معدن

وینچ یک تجهیزات بالابر کوچک و سبک است (به ماشین آلات بالابر مراجعه کنید) با طناب سیم پیچ یا زنجیر برای بلند کردن یا کشیدن اجسام سنگین که به عنوان وینچ نیز شناخته می شود.وینچ را می توان به تنهایی مورد استفاده قرار داد، همچنین می تواند به عنوان اجزای ماشین آلات بالابر، راه سازی و بالابر معدن استفاده شود، زیرا به دلیل عملکرد ساده، سیم پیچ طناب بزرگ، جابجایی آسان و پر استفاده است.وینچ به وینچ نیز معروف است.این محصول دارای تطبیق پذیری بالا، ساختار جمع و جور، اندازه کوچک، وزن سبک، بلند کردن سنگین، آسان برای استفاده و انتقال است، به طور گسترده ای در ساخت و ساز، مهندسی حفاظت از آب، جنگلداری، معدن، اسکله و سایر مواد بلند کردن یا کشیدن مسطح استفاده می شود، اما همچنین می تواند به عنوان تجهیزات پشتیبانی از خط عملیات اتوماتیک کنترل الکترونیکی مدرن استفاده می شود.

درام وینچ بخش مهمی از وینچ دکل نفتی، درام وینچ است

یک سر سیم سیم پیچ در سوکت طناب درام از طریق یک گیره طناب ثابت می شود و سر دیگر آن

چرخ راهنمای ماشین آسمان به گروه قرقره ترولی وارد می شود و گروه قرقره ترالی نصب می شود.

مجهز به قلاب، شیرآلات و رشته های لوله مته.وقتی وینچ کار می کند، زخم می شود

سیم طناب فولادی روی درام عمل سیم پیچی و رها شدن طناب را از طریق چرخش مثبت و منفی درام متوجه می شود.

درام کشش طناب سریع طناب سیم را تحمل می کند و ساختار درام باید استحکام را برآورده کند

در خارج، بلکه برای اطمینان از سیم پیچ سیم پیچ منظمی.

با توسعه وینچ های حفاری نفت در دهه های اخیر، وینچ ها بیشتر ظاهر می شوند

فرم انتقال و شکل ساختار، اما قانون طناب سیم پیچ درام وینچ تغییر نمی کند، شرکت ما توسعه یافته است شیار طناب LEBUS دارای مزایای آشکار است.شکل دو خط شیار طناب LEBUS، مناسب برای سیم پیچ چند لایه، می تواند به طور موثر پدیده اختلال طناب سیم فولادی را کاهش دهد یا از آن جلوگیری کند.در فرآیند طراحی درام کشو، درام کشو دارای محدوده بازگشایی بزرگ است، انتخاب قطر پایین، موقعیت بلوک راهنما، ساختار سوکت طناب، فاصله شیار طناب، شیار طناب، زاویه مارپیچی بخش موازی و بخش صعود خواهد بود. اثر سیم پیچ طناب درام را تحت تأثیر قرار می دهد، زیرا این مطالعه ساختار و ویژگی های درام وینچ به کاهش یا جلوگیری از پدیده طناب نامنظم درام بالابر میدان نفتی کمک می کند، استفاده از طناب سیم و عمر درام را طولانی تر می کند.

شیار طناب تاشو مضاعف سیم پیچ سیم را صاف می کند، بار به طور مساوی بین هر لایه توزیع می شود، تمرین ثابت کرده است که این فناوری عمر طناب سیم را تا حد زیادی افزایش می دهد، داده ها نشان می دهد که می تواند عمر طناب سیم را بیش از 500٪ افزایش دهد، سیم را کاهش دهد. آسیب طناب، بهبود ایمنی و کاهش تجهیزات مکانیکی برای از کار افتادن جایگزینی طناب.

معرفی محصول

درام وینچ شیاردار LBS به طور خاص برای پاسخگویی به کاربرد مورد استفاده طراحی و تولید شده است.با توجه به قطر، طول و نوع ساخت طناب، می توانیم الگوی شیار را تأیید کنیم.

ویژگی های شیارها

1. دارای شیار خاصی برای ایجاد استحکام منظم و یکنواخت سیم طناب در هر لایه است.

2. می توان نیروهای دقیقی را که طناب به درام وارد می کند محاسبه کرد.

3. قرقره شدن کاملاً تحت کنترل است، که از له شدن یا گیرکردن لایه های پایینی توسط لایه های بالایی جلوگیری می کند.

4. با شیار، شیار پیوسته در درام موازی با فلنج است، به جز دو نقطه متقاطع در هر چرخش که در آن شیار در طول درام به اندازه نیم گام حرکت می کند تا برای هر گام، یک گام کششی حرکت ایجاد کند.

پارامترهای طراحی درام وینچ طناب سیمی

1. قطر درام

2. عرض بین فلنج ها

3. سیم طناب یا قطر کابل

4. جهت چرخش طناب سیم: چپ و راست

7. مواد درام

8. قطر فلنج

9. حداکثر بار کاری طناب سیم

10. حداکثر ظرفیت سیم/کابل

11. زاویه موقعیت درام و قرقره ثابت

12. حالت ورود طناب

13. در صورت امکان، نقشه های دقیق درام را ارائه دهید

توجه: درام به نوع انتگرال و نوع تقسیم شده تقسیم می شود، پردازش ترسیم انتگرال نیاز دارد.

شکاف نیاز به قطر داخلی، قطر خارجی، طول، قطر طناب سیم، جهت شیار طناب (چپ یا راست) دارد.

ساختار طرح کلی

تکنیک پردازش
