درام جرثقیل چهار پرتوی طناب سیمی شیاردار Lbs غیر استاندارد سفارشی

طناب سیمی شیاردار LBS چهار درام برای جرثقیل پرتو سفارشی غیر استاندارد

دو نوع جرثقیل پرتوی آویزان وجود دارد: یکی یک چرخ دستی دوطبقه است که از چرخ دستی چرخان بالایی و چرخ دستی پایینی تشکیل شده است.چرخ دستی بالایی از مکانیزم چرخش چرخ دستی، درام دوگانه، مکانیزم دوبل بالابر و پخش کننده تشکیل شده است.دومی یک چرخ دستی تک، درام دوگانه، مکانیسم بلند کردن نقطه دوتایی، اسپیگوت دوار و سایر اجزا است.مکانیسم بالابر بالا رفتن و پایین آمدن شمش را متوجه می شود و چرخ دستی چرخان یا آچار چرخشی بالایی چرخش 90 درجه شمش را متوجه می شود.در عمل تولید، مشخص شد که این دو نوع جرثقیل ساختار پیچیده ای دارند و زنجیر در فرآیند عملیات با سرعت بالا دارای انحراف و نوسان زیادی خواهد بود و راندمان کار کم و عملکرد ضعیف است.طراحی قرقره چهارگانه این مشکل را حل می کند.

در طراحی مکانیزم بالابر، انتخاب نسبت گروه قرقره نه تنها تأثیر زیادی در انتخاب قطر سیم بکسل، قرقره و درام و همچنین محاسبه گشتاور استاتیکی شفت کم سرعت کاهنده دارد، بلکه مستقیماً تأثیر دارد. تعداد کار موثر طناب سیم روی درام و سپس بر فاصله بین قرقره فرمان و درام تأثیر می گذارد.هر چه فاصله نزدیکتر باشد، زاویه انحراف طناب به داخل و خارج قرقره و قرقره بیشتر می شود و بالعکس.

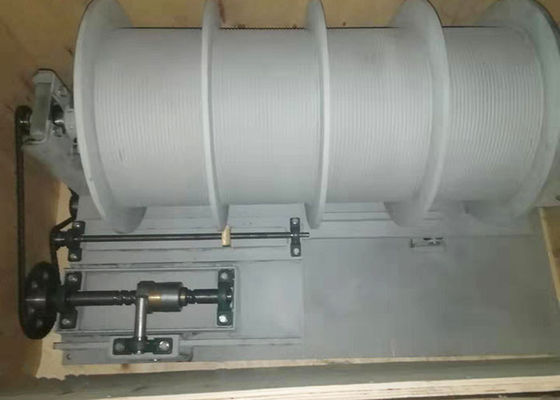

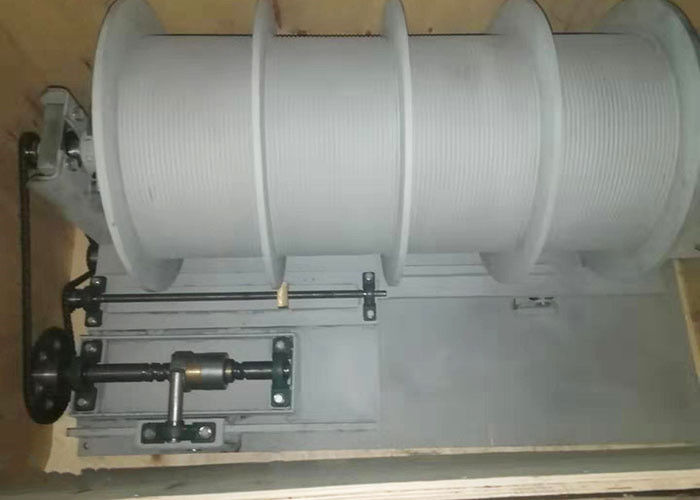

سیستم سیم پیچی طناب دارای 4 طناب است و یک سر طناب توسط صفحه پرس سیم طناب بر روی قرقره چهارگانه ثابت می شود.چهار طناب به طور متقارن در هر دو جهت چیده شده اند.دو طناب طولی به طور متقارن به شیار طناب داخل درام پیچیده می شوند، از جهت مخالف درام بیرون می آیند و به نوبه خود از قرقره فرمان و قرقره پخش کننده مربوطه عبور می کنند.سر دیگر با دستگاه تثبیت سر طناب متصل می شود تا دو نقطه بالابر متقارن طولی را تشکیل دهد.دو طناب عرضی به طور متقارن به شیار طناب در خارج از درام پیچیده می‌شوند، در همان جهت از درام پیچ می‌شوند و از قرقره آچار مربوطه عبور می‌کنند و سر دیگر به وسیله ثابت کننده سر طناب متصل می‌شود تا دو بالابر متقارن عرضی را تشکیل دهد. نکته ها.چهار نقطه بالابر به طور مثبت توزیع شد.

1. فولاد ساختاری کربنی: Q235A/B/C/D/E SS400 A36 SM400 St37-2 S235J...
2. فولاد کم آلیاژ استحکام بالا: Q345A/B/C/D/E Q390 Q420 Q460 15GrMo 20GrMo 12GrMoVNi 42GrMo...
3. فولاد ساختاری آلیاژی: 20Mn2 40Mn2 15Cr 30Cr 20CrMnMo 20CrNi...
4. مواد پلیمری، مواد الیافی و مواد نایلونی پلی آمید.
5. مواد فولادی ضد زنگ، مواد آلومینیومی و غیره.
مواد محصول را می توان با توجه به درخواست مشتری انتخاب کرد

ابتدا سیم بکسل قبل از بالا کشیدن مرتب نمی شود و سیم بکسل به خودی خود بررسی می شود و سیم طناب با نسبت طناب شکسته بیشتر باید به موقع تعویض شود.دوم اینکه وینچ را به خوبی ثابت کنید، پایه وینچ ناپایدار است و وینچ در هنگام بلند کردن مستعد جابجایی است.نشان دادن طناب هاسوم، هنگام بلند کردن، به طناب سیم و درام با زاویه 90 درجه بچسبید.موارد فوق برای جلوگیری از هرج و مرج طناب سیم وینچ کوچک است.قسمت های زیادی روی وینچ وجود دارد.اثر بخش های مختلف متفاوت است و روش پاسخ به خطا نیز متفاوت خواهد بود

استفاده از محیط:

1. استفاده در فضای باز مجاز است.

2. ارتفاع از 2000 متر تجاوز نمی کند.

3. دمای محیط -30℃ ~ +65℃;

4. کار در شرایط باران، پاشش و گرد و غبار مجاز است.

این مدل قرقره LBS: LBSZ1080-1300 است

نشان دهنده قطر درام ریباس 1080 میلی متر است، طول آن 1300 میلی متر است.

ارائه خدمات تخمگذار سیم طناب، در سایت با اتصال زنجیره سیم طناب وینچ کشتی یا دکل حفاری، عملیات تخمگذار کابل لینک جرثقیل، برای محافظت بهتر از سیم طناب.

درام وینچ بخش مهمی از وینچ دکل نفتی، درام وینچ است

یک سر سیم سیم پیچ در سوکت طناب درام از طریق یک گیره طناب ثابت می شود و سر دیگر آن

چرخ راهنمای ماشین آسمان به گروه قرقره ترولی وارد می شود و گروه قرقره ترالی نصب می شود.

مجهز به قلاب، شیرآلات و رشته های لوله مته.وقتی وینچ کار می کند، زخم می شود

سیم طناب فولادی روی درام عمل سیم پیچی و رها شدن طناب را از طریق چرخش مثبت و منفی درام متوجه می شود.

درام کشش طناب سریع طناب سیم را تحمل می کند و ساختار درام باید استحکام را برآورده کند

در خارج، بلکه برای اطمینان از سیم پیچ سیم پیچ منظمی.

با توسعه وینچ های حفاری نفت در دهه های اخیر، وینچ ها بیشتر ظاهر می شوند

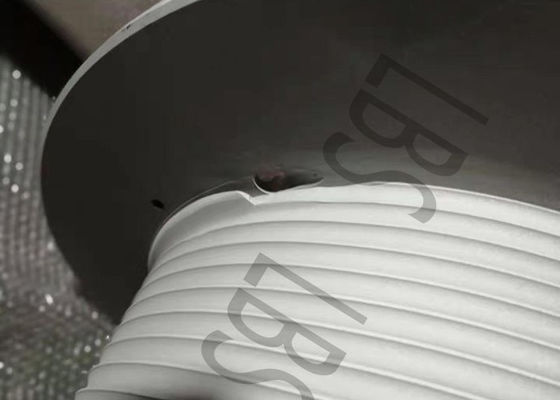

فرم انتقال و شکل ساختار، اما قانون طناب سیم پیچ درام وینچ تغییر نمی کند، شرکت ما توسعه یافته است شیار طناب LEBUS دارای مزایای آشکار است.شکل دو خط شیار طناب LEBUS، مناسب برای سیم پیچ چند لایه، می تواند به طور موثر پدیده اختلال طناب سیم فولادی را کاهش دهد یا از آن جلوگیری کند.در فرآیند طراحی درام کشو، درام کشو دارای محدوده بازگشایی بزرگ است، انتخاب قطر پایین، موقعیت بلوک راهنما، ساختار سوکت طناب، فاصله شیار طناب، شیار طناب، زاویه مارپیچی بخش موازی و بخش صعود خواهد بود. اثر سیم پیچ طناب درام را تحت تأثیر قرار می دهد، زیرا این مطالعه ساختار و ویژگی های درام وینچ به کاهش یا جلوگیری از پدیده طناب نامنظم درام بالابر میدان نفتی کمک می کند، استفاده از طناب سیم و عمر درام را طولانی تر می کند.

هنگامی که پوسته حصار درام از نوع اسپلیت نصب می شود، آستین پوستی حصار شکاف بر روی درام صاف بدون شکاف پیچیده می شود و از طریق پیچ و مهره یا جوش به درام متصل می شود، به طوری که سطح صاف اصلی درام در خارج از سطح به فرم تبدیل می شود. شیار طناب تاشو دوبل Lebus که برای اعمال اصلاح وینچ یا تعویض درام مناسب است.

1) قطر سیم یا کابل (میلی متر)
2) قطر درام اصلی (میلی متر)
3) عرض بین فلنج ها (میلی متر)
4) طول طناب یا کابلی که باید در نظر گرفته شود
5) مواد و الزامات درام
6) حداکثر بار عملیاتی روی طناب یا کابل
7) جهت ورود سیم بکسل
8) نوع ورود طناب
9) فاصله تا نوار ثابت و موقعیت بین فلنج ها
10) قطر بیرونی فلنج ها

1. صنعت نفت: دکل حفاری نفت، بالابر تراکتور نفت، دکل نفتی، وینچ واحد پمپاژ تریلر و غیره
2. ماشین آلات جرثقیل: دستگاه بالابر پل، جرثقیل برج
3. بالابر: دستگاه پاک کردن دیوار ساختمان، دستگاه سیم پیچ
4. ماشین آلات مهندسی: جرثقیل برجی، ماشین شمع بندی
5. ماشین آلات دریایی: وینچ جرثقیل نفتی دریایی، کشوها و بالابر

با معرفی اولیه تکنیک‌های پیشرفته داخلی و خارجی، پس از سال‌ها تحقیق و توسعه، شرکت ما پیشرفت بزرگی در زمینه اسپولینگ چندلایه ماشین‌آلات بالابر داشت و ثبت اختراع تولید شیار LBS را در سال 2010 به دست آورد. در همین حال ما نام تجاری خود را -LBS ایجاد کردیم.در حال حاضر، این شرکت حالت تولید پایدار و سریالی را شکل داده است.

ساختار طرح کلی

تکنیک پردازش
