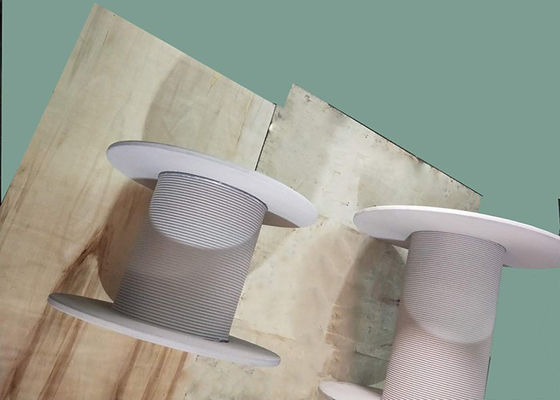

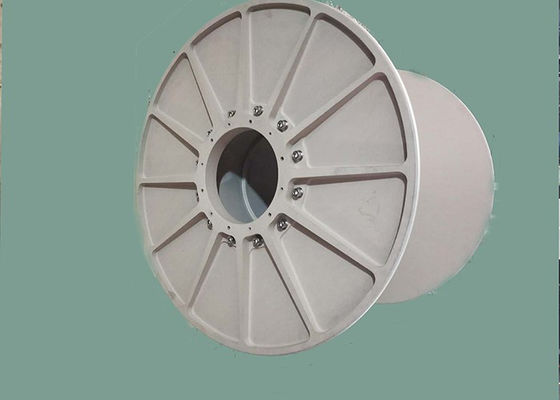

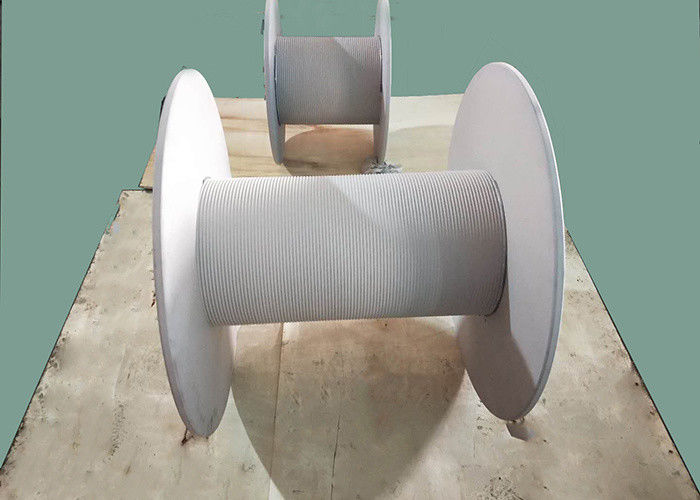

شیار غیر استاندارد سیم پیچ درام سیم پیچ آلیاژی فولادی Lbs

درام وینچ طناب سیمی شیاردار LBS با طراحی غیر استاندارد

در وینچ سیم طناب اثری غیرقابل جایگزین دارد، پس چگونه می توان از پدیده طناب سیمی جلوگیری کرد که طناب نامرتب وجود دارد؟به عنوان یک وینچ، همچنین روش هایی را برای جلوگیری از هرج و مرج طناب سیم ایجاد می کند، درام آن دارای شیار واضح تر، وینچ دو درام است، این شیارها می توانند سیم طناب را بهتر ثابت کنند.

ابتدا سیم بکسل قبل از بالا کشیدن مرتب نمی شود و سیم بکسل به خودی خود بررسی می شود و سیم طناب با نسبت طناب شکسته بیشتر باید به موقع تعویض شود.دوم اینکه وینچ را به خوبی ثابت کنید، پایه وینچ ناپایدار است و وینچ در هنگام بلند کردن مستعد جابجایی است.نشان دادن طناب هاسوم، هنگام بلند کردن، به طناب سیم و درام با زاویه 90 درجه بچسبید.موارد فوق برای جلوگیری از هرج و مرج طناب سیم وینچ کوچک است.قسمت های زیادی روی وینچ وجود دارد.اثر بخش های مختلف متفاوت است و روش پاسخ به خطا نیز متفاوت خواهد بود

استفاده از محیط:

1. استفاده در فضای باز مجاز است.

2. ارتفاع از 2000 متر تجاوز نمی کند.

3. دمای محیط -30℃ ~ +65℃;

4. کار در شرایط باران، پاشش و گرد و غبار مجاز است.

این مدل قرقره LBS: LBSZ1080-1300 است

نشان دهنده قطر درام ریباس 1080 میلی متر است، طول آن 1300 میلی متر است.

ارائه خدمات تخمگذار سیم طناب، در سایت با اتصال زنجیره سیم طناب وینچ کشتی یا دکل حفاری، عملیات تخمگذار کابل لینک جرثقیل، برای محافظت بهتر از سیم طناب.

درام وینچ بخش مهمی از وینچ دکل نفتی، درام وینچ است

یک سر سیم سیم پیچ در سوکت طناب درام از طریق یک گیره طناب ثابت می شود و سر دیگر آن

چرخ راهنمای ماشین آسمان به گروه قرقره ترولی وارد می شود و گروه قرقره ترالی نصب می شود.

مجهز به قلاب، شیرآلات و رشته های لوله مته.وقتی وینچ کار می کند، زخم می شود

سیم طناب فولادی روی درام عمل سیم پیچی و رها شدن طناب را از طریق چرخش مثبت و منفی درام متوجه می شود.

درام کشش طناب سریع طناب سیم را تحمل می کند و ساختار درام باید استحکام را برآورده کند

در خارج، بلکه برای اطمینان از سیم پیچ سیم پیچ منظمی.

با توسعه وینچ های حفاری نفت در دهه های اخیر، وینچ ها بیشتر ظاهر می شوند

فرم انتقال و شکل ساختار، اما قانون طناب سیم پیچ درام وینچ تغییر نمی کند، شرکت ما توسعه یافته است شیار طناب LEBUS دارای مزایای آشکار است.شکل دو خط شیار طناب LEBUS، مناسب برای سیم پیچ چند لایه، می تواند به طور موثر پدیده اختلال طناب سیم فولادی را کاهش دهد یا از آن جلوگیری کند.در فرآیند طراحی درام کشو، درام کشو دارای محدوده بازگشایی بزرگ است، انتخاب قطر پایین، موقعیت بلوک راهنما، ساختار سوکت طناب، فاصله شیار طناب، شیار طناب، زاویه مارپیچی بخش موازی و بخش صعود خواهد بود. اثر سیم پیچ طناب درام را تحت تأثیر قرار می دهد، زیرا این مطالعه ساختار و ویژگی های درام وینچ به کاهش یا جلوگیری از پدیده طناب نامنظم درام بالابر میدان نفتی کمک می کند، استفاده از طناب سیم و عمر درام را طولانی تر می کند.

هنگامی که پوسته حصار درام از نوع اسپلیت نصب می شود، آستین پوستی حصار شکاف بر روی درام صاف بدون شکاف پیچیده می شود و از طریق پیچ و مهره یا جوش به درام متصل می شود، به طوری که سطح صاف اصلی درام در خارج از سطح به فرم تبدیل می شود. شیار طناب تاشو دوبل Lebus که برای اعمال اصلاح وینچ یا تعویض درام مناسب است.

1) قطر سیم یا کابل (میلی متر)
2) قطر درام اصلی (میلی متر)
3) عرض بین فلنج ها (میلی متر)
4) طول طناب یا کابلی که باید در نظر گرفته شود
5) مواد و الزامات درام
6) حداکثر بار عملیاتی روی طناب یا کابل
7) جهت ورود سیم بکسل
8) نوع ورود طناب
9) فاصله تا نوار ثابت و موقعیت بین فلنج ها
10) قطر بیرونی فلنج ها

1. صنعت نفت: دکل حفاری نفت، بالابر تراکتور نفت، دکل نفتی، وینچ واحد پمپاژ تریلر و غیره
2. ماشین آلات جرثقیل: دستگاه بالابر پل، جرثقیل برج
3. بالابر: دستگاه پاک کردن دیوار ساختمان، دستگاه سیم پیچ
4. ماشین آلات مهندسی: جرثقیل برجی، ماشین شمع بندی
5. ماشین آلات دریایی: وینچ جرثقیل نفتی دریایی، کشوها و بالابر

ساختار طرح کلی

تکنیک پردازش
