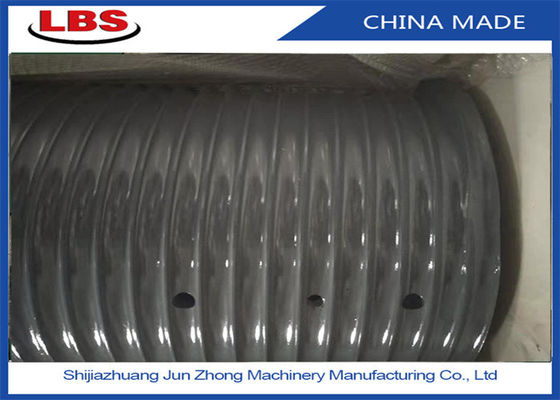

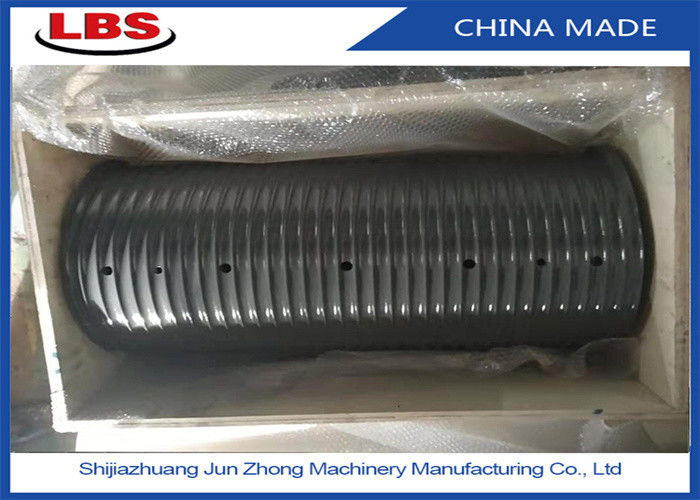

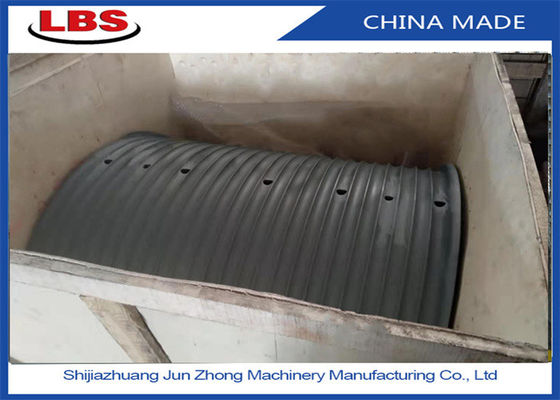

قطعات بلند کننده پوند وینچ طبل طناب با پلیمر نایلان یا آستین فولاد

قطعات بلند کننده پوند وینچ طبل طناب با پلیمر نایلان یا آستین فولاد

طبل LBS یک نوع شکل شکاف مناسب برای پیچ و خم چند لایه ای از سیم های وارد شده از خارج از کشور است.از آنجا که این نوع طوق طناب موازی با چهره پایان فلنج در اکثر بخش های جهت دایره طبل نگه داشته می شود، و فقط در یک بخش بسیار کوچک با چهره انتهای فلنج متقاطع است، خروجی طناب باید چرخش یابد، از این رو نام "خروجی طناب تاشو".

سال ها استفاده عملی نشان می دهد که این نوع از ساختار خروجی طبل طناب خاص، می تواند به خوبی مشکل طناب سیم چند لایه ای طناب پیچ و خم را در مورد سیستم شکاف طناب دو برابر حل کند،برای اطمینان از این که چند لایه در طناب حلقه طناب به طور کامل درگیر و به آرامی از رول، و می تواند به طور قابل توجهی طول عمر خدمات سیم، این سیستم هنوز هم موثرترین روش و کامل ترین است.آزمایشات نشان داده اند که طبل Lebus می تواند زندگی طناب سیم را با بیش از 500٪ با خروجی طناب مطابق با مشخصات طناب سیم افزایش دهد.

استفاده از محیط زیست:

1استفاده در فضای باز مجاز است.

2ارتفاع از 2000 متري بالاتر نيست

3دمای محیط -30°C ~ +65°C

4اجازه کار در شرایط باران، پاش و گرد و غبار را دارد.

این مدل رول LBS است: LBSZ1080-1300

نمایانگر قطر طبل ریباس 1080mm است، طول 1300mm است،

ارائه خدمات قرار دادن طناب سیم، در سایت با اتصال زنجیره ای طناب سیم کشتی یا دستگاه حفاری، عملیات قرار دادن کابل لینک جرثقیل، برای محافظت بهتر از طناب سیم.

درام وینچ یک بخش مهم از درام نفتی وینچ، درام وینچ است

یک انتهای سیم زخم در ساکت طبل طناب از طریق یک کلیپ طناب ثابت می شود، و انتهای دیگر

چرخ راهنمای ماشین آسمان وارد گروه trolley pulley می شود و گروه trolley pulley نصب می شود

مجهز به قلاب ها، شیر و سیم های لوله حفاری.

سیم فولاد بر روی طبل عمل پیچ و آزاد کردن طناب را از طریق چرخش مثبت و منفی طبل درک می کند

درام تحمل تنش سریع طناب از طناب سیم، و ساختار درام باید به مقاومت

بيرون، ولي بايد مطمئن بشيم که طناب سيم به آرامي پيچيده باشه.

با توسعه وینچ های حفاری نفت در دهه های اخیر، وینچ ها بیشتر ظاهر می شوند

شکل انتقال و شکل ساختار، اما قانون طناب پیچ و خم طناب لنچ تغییر نمی کند، شرکت ما توسعه یافته LEBUS طوق طناب دارای مزایای آشکار است.LEBUS طوق طناب دو خط شکل، مناسب برای پیچ و تاب چند لایه ای، می تواند به طور موثر کاهش یا جلوگیری از سیم فولادی پدیده اختلال طناب.طبل کشش دارای محدوده باز کردن بزرگ است کوچک، انتخاب قطر پایین، موقعیت بلوک راهنما، ساختار سوکت طناب، فاصله شکاف طناب،طوق طناب زاویه حلقه ای از بخش موازی و بخش صعود تاثیر اثر طناب طناب پیچاز این رو، مطالعه ساختار و ویژگی های طبل وینچ، به کاهش یا جلوگیری از پدیده بی نظم طبل در میدان نفت کمک می کند، استفاده از طناب سیم و عمر طبل را افزایش می دهد.

ویژگی ها: خروجی های طناب دوگانه LBS از خروجی های طناب مستقیم و خروجی های قطبی طناب برای هر دور طبل تشکیل شده اند.و موقعیت خروجی طناب مستقیم و خروجی قطبی طناب برای هر دور دقیقا یکسان است. هنگامی که طناب سیم در لایه های متعدد پیچیده می شود، موقعیت نقطه انتقال عبور بین طناب سیم بالا و طناب سیم پایین از طریق شکاف قطبی طناب ثابت می شود،به طوری که عبور از طناب سیم بالا در بخش قطبی تکمیل می شود. در بخش خط کش طناب مستقیم، طناب سیم بالا به طور کامل در خط کش تشکیل شده توسط دو طناب سیم پایین سقوط می کند و تماس خط بین طناب ها را تشکیل می دهد.به طوری که تماس بین سیم های بالا و پایین پایدار باشدهنگامی که طناب به عقب برگردانده می شود، حلقه نگهدارنده گام با فلنج بازگشت در هر دو سر طبل برای هدایت طناب برای بالا رفتن و بازگشت به آرامی استفاده می شود.از طناب آشفته ناشی از قطع طناب و فشردن یکدیگر اجتناب کنید، به طوری که طناب مرتب و به آرامی انتقال به لایه بالایی، و تحقق پیچ و خم چند لایه است.

مزایا: LBS خط کش طناب تاشو، حل طناب در فرآیند پیچ کردن طناب بی نظم، طناب گاز گرفتگی مشکلات عمده. خط کش طناب تاشو باعث می شود طناب سیم پیچ صاف،بار به طور مساوی بین لایه ها توزیع می شود.، این فناوری به شدت طول عمر سیم را افزایش می دهد، می تواند طول عمر سیم را بیش از 500٪ افزایش دهد، آسیب سیم را کاهش دهد،بهبود ایمنی عملیات تجهیزات، و کاهش تجهیزات مکانیکی برای مشکل توقف جایگزین طناب.

هنگامی که پوست حصار طبل نوع تقسیم نصب می شود، آستین پوست حصار تقسیم بر روی طبل بدون سوراخ صاف پیچیده می شود و از طریق بولت ها یا جوشکاری به طور نزدیک با طبل متصل می شود،به طوری که سطح اصلی صاف طبل خارج از سطح به شکل lebus دو تا حلقه طناب تاشو تبدیل می شود، که برای استفاده از تغییر وینچ یا جایگزینی طبل مناسب است.

طبل خط کش طناب LBS نیز نیاز به شرایط عملیاتی خاص دارد. مهم ترین این شرایط زاویه انحراف طناب سیم است،که زاویه بین طناب سیم از رول تا اولین قطب چرخ ثابت است.به طور کلی این زاویه انحراف نباید بیشتر از 1.5° و کمتر از 0.5° باشد.اما خوب است که این آمار کلی را به یاد داشته باشید. زاویه انحرافی بهینه نیز به بار، ساختار کابل و سرعت بلند شدن بستگی دارد. این زاویه انحرافی نشان می دهد که برای هر 10 متر از طبل به چرخ چرخ،فاصله بین طناب سیم و نقطه وسط طبل نباید بیشتر از 260mm (520mm بین دو فلنج) باشد.. 9 Q2 ` 2 L! برای رول های خط کش LBS، اگر زاویه انحراف از محدوده توصیه شده بیشتر باشد،یک طناب ویژه به نام جبران زاویه می تواند برای آرامش و آسیب دیده توسط بیرون کشیدن یا پیچیدن طناب سیم بیرونی در شکاف استفاده شود

ساختار طرح

تکنیک پردازش
