طناب با راندمان بالا درام فولاد آلیاژی شیاردار Lbs

سرعت سریع طناب سیمی با راندمان بالا درام وینچ فولادی آلیاژی شیاردار LBS

درام LBS نوعی شیار مناسب برای سیم پیچ چند لایه سیم بکسل است که از خارج از کشور معرفی شده است.از آنجایی که این نوع شیار طناب در اکثر بخش‌های جهت محیطی درام با صفحه انتهایی فلنج موازی نگه داشته می‌شود و فقط در قسمت بسیار کوچکی با صفحه انتهایی فلنج تقاطع می‌یابد، شیار طناب باید چرخانده شود، از این رو آن را "طناب تاشو" می‌نامند. شیار".

سال‌ها استفاده عملی نشان می‌دهد که این نوع ساختار شیار طناب ویژه درام، می‌تواند به خوبی مشکل طناب سیم‌پیچ چندلایه در مورد سیستم شکاف بند ناف تاشو را حل کند تا اطمینان حاصل شود که چند لایه روی طناب سیم‌پیچ درام به طور کامل درگیر است. و قرقره را به آرامی بچرخانید و می تواند عمر طناب سیمی را تا حد زیادی افزایش دهد، این سیستم هنوز موثرترین و کاملترین روش است.آزمایشات نشان داده است که درام Lebus می تواند عمر طناب را تا بیش از 500 درصد افزایش دهد، با شیار طناب مطابق با مشخصات سیم بکسل.

استفاده از محیط:

1. استفاده در فضای باز مجاز است.

2. ارتفاع از 2000 متر تجاوز نمی کند.

3. دمای محیط -30℃ ~ +65℃;

4. کار در شرایط باران، پاشش و گرد و غبار مجاز است.

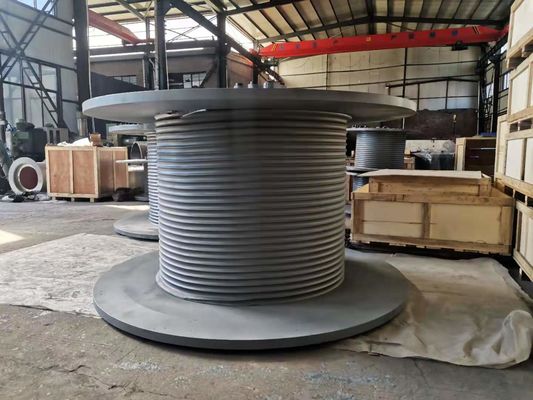

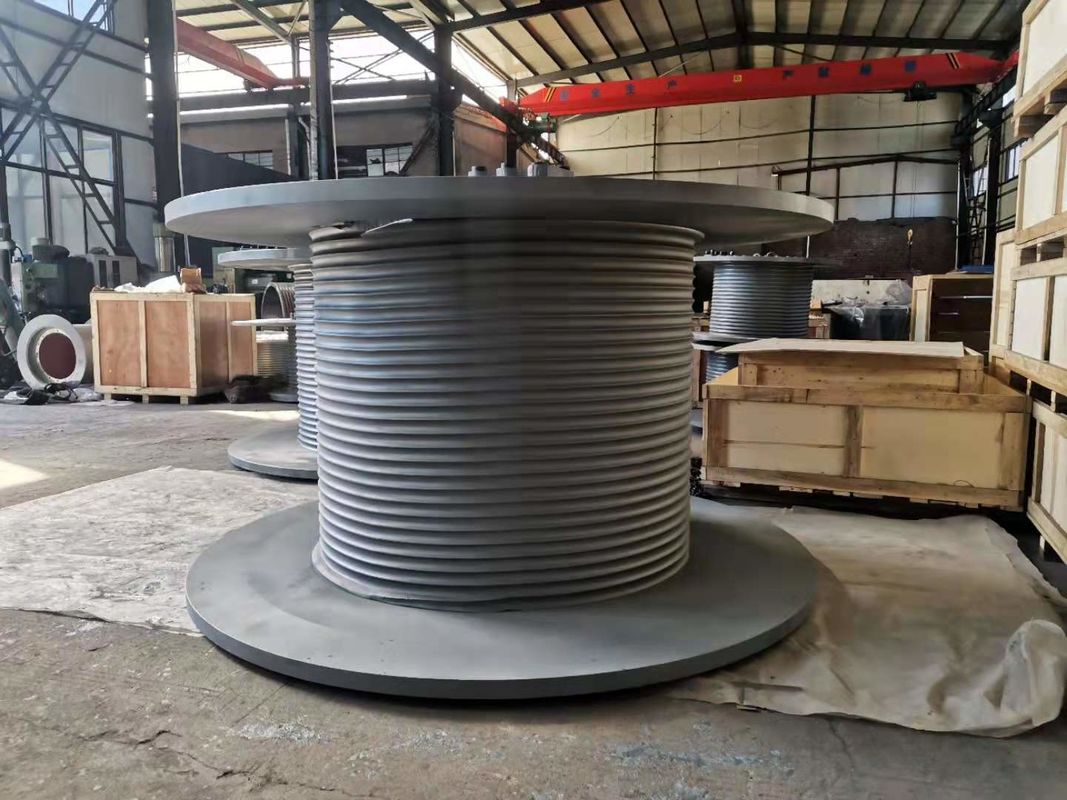

این مدل قرقره LBS: LBSZ1080-1300 است

نشان دهنده قطر درام ریباس 1080 میلی متر است، طول آن 1300 میلی متر است.

ارائه خدمات تخمگذار سیم طناب، در سایت با اتصال زنجیره سیم طناب وینچ کشتی یا دکل حفاری، عملیات تخمگذار کابل لینک جرثقیل، برای محافظت بهتر از سیم طناب.

درام وینچ بخش مهمی از وینچ دکل نفتی، درام وینچ است

یک سر سیم سیم پیچ در سوکت طناب درام از طریق یک گیره طناب ثابت می شود و سر دیگر آن

چرخ راهنمای ماشین آسمان به گروه قرقره ترولی وارد می شود و گروه قرقره ترالی نصب می شود.

مجهز به قلاب، شیرآلات و رشته های لوله مته.وقتی وینچ کار می کند، زخم می شود

سیم طناب فولادی روی درام عمل سیم پیچی و رها شدن طناب را از طریق چرخش مثبت و منفی درام متوجه می شود.

درام کشش طناب سریع طناب سیم را تحمل می کند و ساختار درام باید استحکام را برآورده کند

در خارج، بلکه برای اطمینان از سیم پیچ سیم پیچ منظمی.

با توسعه وینچ های حفاری نفت در دهه های اخیر، وینچ ها بیشتر ظاهر می شوند

فرم انتقال و شکل ساختار، اما قانون طناب سیم پیچ درام وینچ تغییر نمی کند، شرکت ما توسعه یافته است شیار طناب LEBUS دارای مزایای آشکار است.شکل دو خط شیار طناب LEBUS، مناسب برای سیم پیچ چند لایه، می تواند به طور موثر پدیده اختلال طناب سیم فولادی را کاهش دهد یا از آن جلوگیری کند.در فرآیند طراحی درام کشو، درام کشو دارای محدوده بازگشایی بزرگ است، انتخاب قطر پایین، موقعیت بلوک راهنما، ساختار سوکت طناب، فاصله شیار طناب، شیار طناب، زاویه مارپیچی بخش موازی و بخش صعود خواهد بود. اثر سیم پیچ طناب درام را تحت تأثیر قرار می دهد، زیرا این مطالعه ساختار و ویژگی های درام وینچ به کاهش یا جلوگیری از پدیده طناب نامنظم درام بالابر میدان نفتی کمک می کند، استفاده از طناب سیم و عمر درام را طولانی تر می کند.

شیار طناب تاشو مضاعف سیم پیچ سیم را صاف می کند، بار به طور مساوی بین هر لایه توزیع می شود، تمرین ثابت کرده است که این فناوری عمر طناب سیم را تا حد زیادی افزایش می دهد، داده ها نشان می دهد که می تواند عمر طناب سیم را بیش از 500٪ افزایش دهد، سیم را کاهش دهد. آسیب طناب، بهبود ایمنی و کاهش تجهیزات مکانیکی برای از کار افتادن جایگزینی طناب.


معرفی محصول

درام وینچ شیاردار LBS به طور خاص برای پاسخگویی به کاربرد مورد استفاده طراحی و تولید شده است.با توجه به قطر، طول و نوع ساخت طناب، می توانیم الگوی شیار را تأیید کنیم.

ویژگی های شیارها

1. دارای شیار خاصی برای ایجاد استحکام منظم و یکنواخت سیم طناب در هر لایه است.

2. می توان نیروهای دقیقی را که طناب به درام وارد می کند محاسبه کرد.

3. قرقره کاملاً تحت کنترل است، که از له شدن یا گیرکردن لایه های پایینی توسط لایه های بالایی جلوگیری می کند.

4. با شیار، شیار پیوسته در درام موازی با فلنج است، به جز دو نقطه متقاطع در هر Revelution که در آن شیار در طول درام نیمی از زمین حرکت می کند تا برای هر گام، یک گام کششی حرکت ایجاد کند.

پارامترهای طراحی درام وینچ طناب سیمی

1. قطر درام

2. عرض بین فلنج ها

3. سیم طناب یا قطر کابل

4. جهت چرخش طناب سیم: چپ و راست

7. مواد درام

8. قطر فلنج

9. حداکثر بار کاری طناب سیم

10. حداکثر ظرفیت سیم/کابل

11. زاویه موقعیت درام و قرقره ثابت

12. حالت ورود طناب

13. در صورت امکان، نقشه های دقیق درام را ارائه دهید:

توجه: درام به نوع انتگرال و نوع تقسیم شده تقسیم می شود، پردازش ترسیم انتگرال نیاز دارد.

شکاف نیاز به قطر داخلی، قطر خارجی، طول، قطر طناب سیم، جهت شیار طناب (چپ یا راست) دارد.

با توجه به وضعیت فعلی درام شیار طناب تاشو و وینچ تولید شده توسط کارخانه ما، صنایعی که با موفقیت اعمال شده اند به شرح زیر است:
1. ماشین آلات دریایی: وینچ جرثقیل نفتی دریایی، وینچ پهلوگیری، وینچ بکسل، وینچ کابل بکسل، وینچ لنگر، وینچ هیدرولوژیکی
2. صنعت نفت: دکل حفاری نفت، وینچ ماشین چوب بری نفت، دستگاه روغن کاری، دستگاه چاه، وینچ کامیون نفت و غیره
3. ماشین آلات بالابر: جرثقیل، وینچ جرثقیل برجی، وینچ جرثقیل دروازه ای، وینچ جرثقیل خزنده، وینچ جرثقیل تایر
4. ماشین آلات ساختمانی: وینچ تمیز کردن دیوار ساختمان، وینچ تک درام، وینچ دو درام
5. سایر ماشین آلات ساختمانی: وینچ کابل، جرثقیل برجی، راننده شمع، وینچ الکتریکی-هیدرولیک
6. ماشین آلات معدن: وینچ اعزام، وینچ کششی، وینچ شیبدار و غیره

ساختار طرح کلی

تکنیک پردازش
