درام سیم طناب جرثقیل بالابر هیدرولیک وینچ با قطر شفت 12 میلی متر

بالابر وینچ هیدرولیک سفارشی با درام وینچ طناب 12 میلی متری شفت

معرفی شرکت

شرکت ما عمدتاً در خدمت ماشین آلات بالابر، ماشین آلات دریایی، ماشین آلات نفت، ماشین آلات حفاظت از آب، ماشین آلات ساختمانی و سایر صنایع است.محصولات اصلی عبارتند از: ماشین حفاری نفت، ماشین کار، ماشین چاه، درام کامیون نفت و وینچ وینچ (شکه اصلی از شیار خط تاشو دوبل لیباسی استفاده می کند) و لوازم جانبی تجهیزات نفت، کارخانه من بیش از ده سال تجربه تولید دارد، برای حل مشکلات طناب در روند سیم پیچ طناب، طناب گاز گرفتن مشکلات عمده.

درام وینچ بخش مهمی از وینچ دکل نفتی، درام وینچ است

یک سر سیم سیم پیچ در سوکت طناب درام از طریق یک گیره طناب ثابت می شود و سر دیگر آن

چرخ راهنمای ماشین آسمان به گروه قرقره ترولی وارد می شود و گروه قرقره ترالی نصب می شود.

مجهز به قلاب، شیرآلات و رشته های لوله مته.وقتی وینچ کار می کند، زخم می شود

سیم طناب فولادی روی درام عمل سیم پیچی و رها شدن طناب را از طریق چرخش مثبت و منفی درام متوجه می شود.

درام کشش طناب سریع طناب سیم را تحمل می کند و ساختار درام باید استحکام را برآورده کند

در خارج، بلکه برای اطمینان از سیم پیچ سیم پیچ منظمی.

با توسعه وینچ های حفاری نفت در دهه های اخیر، وینچ ها بیشتر ظاهر می شوند

فرم انتقال و شکل ساختار، اما قانون طناب سیم پیچ درام وینچ تغییر نمی کند، شرکت ما توسعه یافته است شیار طناب LEBUS دارای مزایای آشکار است.شکل دو خط شیار طناب LEBUS، مناسب برای سیم پیچ چند لایه، می تواند به طور موثر پدیده اختلال طناب سیم فولادی را کاهش دهد یا از آن جلوگیری کند.در فرآیند طراحی درام کشو، درام کشو دارای محدوده بازگشایی بزرگ است، انتخاب قطر پایین، موقعیت بلوک راهنما، ساختار سوکت طناب، فاصله شیار طناب، شیار طناب، زاویه مارپیچی بخش موازی و بخش صعود خواهد بود. اثر سیم پیچ طناب درام را تحت تأثیر قرار می دهد، زیرا این مطالعه ساختار و ویژگی های درام وینچ به کاهش یا جلوگیری از پدیده طناب نامنظم درام بالابر میدان نفتی کمک می کند، استفاده از طناب سیم و عمر درام را طولانی تر می کند.

شیار طناب تاشو مضاعف سیم پیچ سیم را صاف می کند، بار به طور مساوی بین هر لایه توزیع می شود، تمرین ثابت کرده است که این فناوری عمر طناب سیم را تا حد زیادی افزایش می دهد، داده ها نشان می دهد که می تواند عمر طناب سیم را بیش از 500٪ افزایش دهد، سیم را کاهش دهد. آسیب طناب، بهبود ایمنی و کاهش تجهیزات مکانیکی برای از کار افتادن جایگزینی طناب.


معرفی محصول

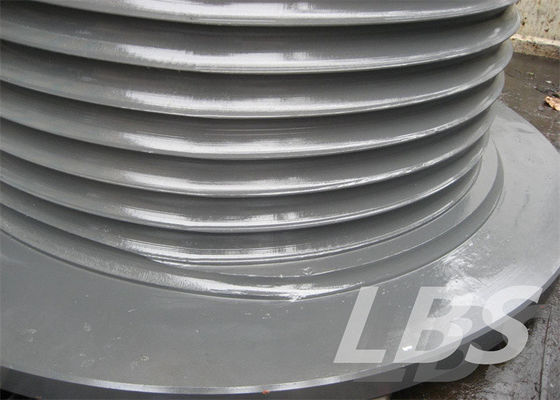

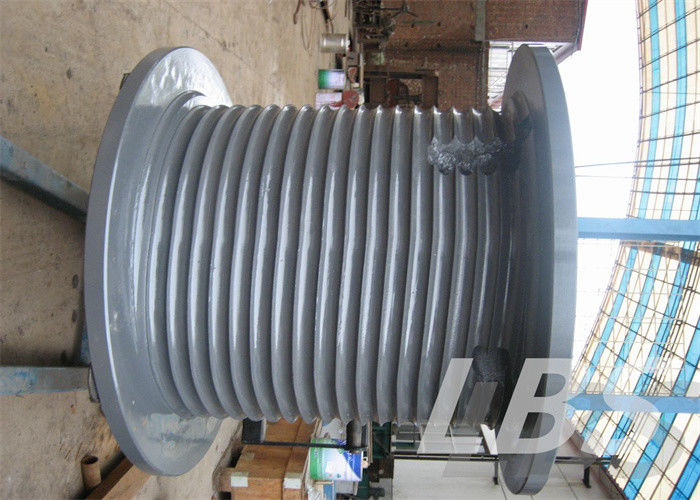

درام وینچ شیاردار LBS به طور خاص برای پاسخگویی به کاربرد مورد استفاده طراحی و تولید شده است.با توجه به قطر، طول و نوع ساخت طناب، می توانیم الگوی شیار را تأیید کنیم.

ویژگی های شیارها

1. دارای شیار خاصی برای ایجاد استحکام منظم و یکنواخت سیم طناب در هر لایه است.

2. می توان نیروهای دقیقی را که طناب به درام وارد می کند محاسبه کرد.

3. قرقره کاملاً تحت کنترل است، که از له شدن یا گیرکردن لایه های پایینی توسط لایه های بالایی جلوگیری می کند.

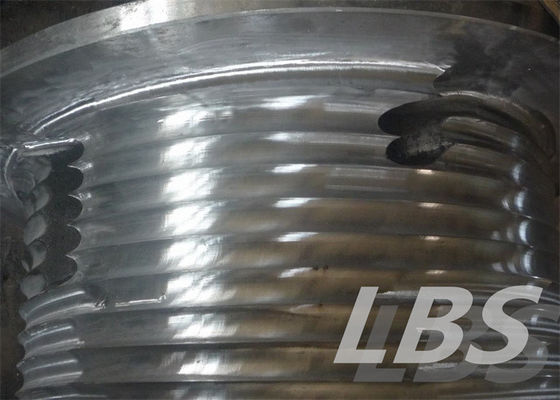

4. با شیار، شیار پیوسته در درام موازی با فلنج است، به جز دو نقطه متقاطع در هر Revelution که در آن شیار در طول درام نیمی از زمین حرکت می کند تا برای هر گام، یک گام کششی حرکت ایجاد کند.

پارامترهای طراحی درام وینچ طناب سیمی

1. قطر درام

2. عرض بین فلنج ها

3. سیم طناب یا قطر کابل

4. جهت چرخش طناب سیم: چپ و راست

7. مواد درام

8. قطر فلنج

9. حداکثر بار کاری طناب سیم

10. حداکثر ظرفیت سیم/کابل

11. زاویه موقعیت درام و قرقره ثابت

12. حالت ورود طناب

13. در صورت امکان، نقشه های دقیق درام را ارائه دهید:

توجه: درام به نوع انتگرال و نوع تقسیم شده تقسیم می شود، پردازش ترسیم انتگرال نیاز دارد.

شکاف نیاز به قطر داخلی، قطر خارجی، طول، قطر طناب سیم، جهت شیار طناب (چپ یا راست) دارد.

1، وینچ باید مطابق با الزامات مشخصات تنظیم شود.ارتفاع خالص مشخصات آن کمتر از 2.0 متر نیست، عرض خالص 2.4 متر، عمق خالص 2.0 متر است.جاده در امتداد تامین هوا با توجه به وضعیت واقعی جاده تعیین می شود و اصل بر عدم تأثیرگذاری بر عملکرد ایمن است.
2، ساخت وینچ تا آنجا که ممکن است برای استفاده از حفاری انتخاب، با توجه به نوع پشتیبانی از جاده می تواند برای حمایت از سوله چوبی یا سوله فولادی I استفاده شود.هنگامی که سقف دست نخورده است از تکیه گاه توری لنگر استفاده می شود و در صورت شکسته شدن سقف از پشتیبانی از داربست استفاده می شود.
3، پایه وینچ کوچک 11.4KW باید از ریختن بتن استفاده کند، مشخصات اولیه آن 1.0×1.0×1.0 متر است.سیمان بتن، ماسه، سنگ (تکه های دانه خربزه) نسبت مخلوط 1:2:2.نسبت آب سیمان 0.4 است.
4، وینچ از پشتیبانی داربست استفاده می کند، از بیرون به قاب، بین سوله و سوله با چوب پشتیبانی یا میله کشش متصل به یک کل، کمر، کمک به محکم شدن پشت جامد.فاصله بین سوله نباید از 0.7 متر تجاوز کند.هنگامی که از پشتیبان توری لنگر استفاده می شود، فاصله ردیف های پیچ 800×800 میلی متر است.
5. موتور وینچ باید در سمت داخلی لانه وینچ کوچک نصب شود و فضای عملیاتی نباید کمتر از 0.8 متر باشد.دکمه عملکرد روی قفسه قرار دارد و سوئیچ به طور مرتب قرار گرفته است و نباید مانع عملکرد پرسنل شود.
6، مقررات دیگر مطابق با روش عملیات.

ساختار طرح کلی

تکنیک پردازش
