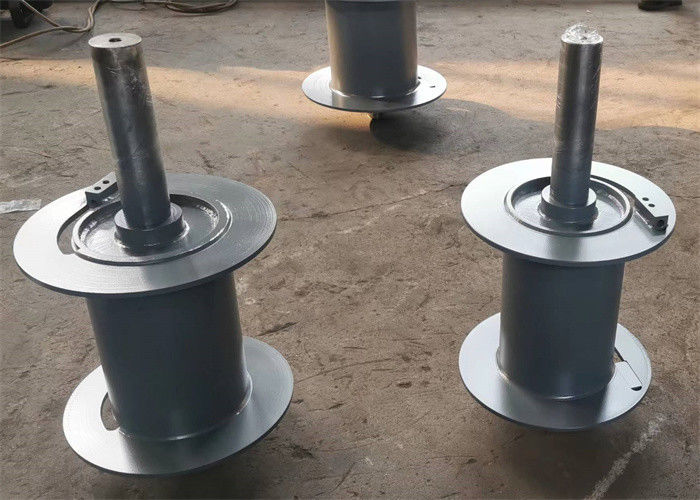

مواد Q355B سیم طناب/کابل درام وینچ برای جرثقیل بالابر با شفت



نقش درام وینچ عمدتاً انتقال سرعت و گشتاور موتور به آن از طریق اسپیندل به سرعت خطی طناب سیم اطراف آن است تا جسم را بلند و پایین بیاورد.
با توجه به فرآیندهای مختلف ساخت، ساختار درام بالابر را می توان به نوع مخلوط ریخته گری-جوشکاری (چرخ نگهدارنده برای ریخته گری، درام برای جوش) و نوع جوش تقسیم کرد.



قطر درام کمتر از 19 برابر قطر طناب سیم نیست.

دیوار درام می تواند در برابر نیروی محکم پیچیده شده طناب سیم مقاومت کند.طرف می تواند نیروی جانبی تولید شده توسط طناب سیم را تحمل کند.

فاصله بین صفحه جانبی درام محیطی تا بیرونی ترین رول طناب کمتر از دو برابر قطر طناب سیمی نباشد.



1. سیم طناب های درام جرثقیل باید مرتب چیده شوند.اگر همپوشانی و سیم پیچی مورب پیدا شد، باید متوقف شوند و مرتب شوند.کشیدن طناب با دست یا پا به صورت چرخشی ممنوع است.سیم طناب نباید به طور کامل رها شود، حداقل سه دور باید رزرو شود.
2. جرثقیل سیم طناب مجاز به گره، پیچ و تاب، در شکست زمین بیش از 10٪، باید جایگزین شود.
3. در عملیات جرثقیل، هیچکس نباید از سیم بکسل عبور کند و اپراتور نباید پس از بلند شدن جسم (شیء) بالابر را ترک کند.هنگام استراحت، اشیاء یا قفس ها را باید روی زمین پایین آورد.
4. در عملیات، راننده و علامت دهنده باید دید خوب را با جسم بالابر حفظ کنند.راننده و علامت دهنده باید همکاری نزدیک داشته باشند و از فرمان یکپارچه سیگنال اطاعت کنند.
5. در صورت قطع برق در حین کار جرثقیل باید جریان برق قطع شود و جسم بالابر به زمین فرود آید.



الف. ماشین آلات جرثقیل: دستگاه بالابر پل، جرثقیل برج، جرثقیل دروازه ای، وینچ جرثقیل خزنده و غیره
ب، صنعت نفت: دکل حفاری نفت، بالابر تراکتورهای نفتی، دکل ورکور نفت، وینچ واحد پمپاژ تریلر، وینچ ورود و غیره
ج. ماشین آلات دریایی فراساحل: وینچ جرثقیل نفتی دریایی، وینچ پهلوگیری، وینچ کششی، وینچ انسان سوار، وینچ لنگر، وینچ هیدرولیک و غیره
دماشین آلات ساختمانی: وینچ دیوار پاک کن ساختمان، بالابر سیم پیچ، بادگیر و غیره
ه.ماشین آلات مهندسی: وینچ کابل، جرثقیل برجی، ماشین شمع بندی، وینچ هیدرولیک و غیره
f.وینچ معدن: وینچ اعزامی، وینچ کشنده پایه، وینچ غرق و غیره
