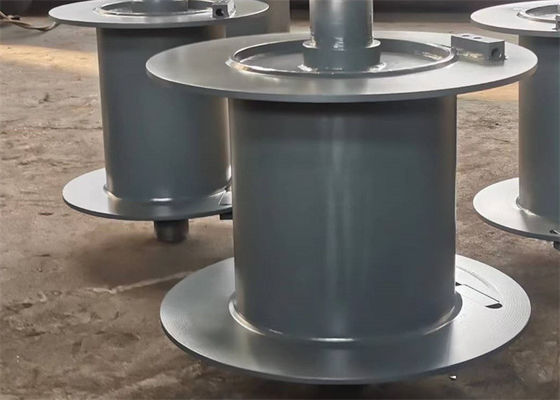

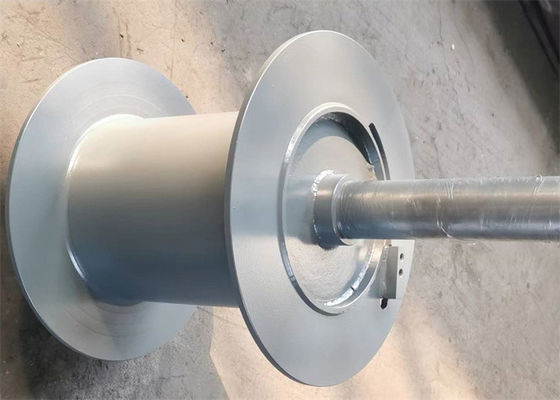

جرثقیل بالابر سیم پیچ کابلی، درام وینچ طناب سیمی برای بادگیر لنگر قایق کشتی



نقش درام وینچ عمدتاً انتقال سرعت و گشتاور موتور به آن از طریق اسپیندل به سرعت خطی طناب سیم اطراف آن است تا جسم را بلند و پایین بیاورد.
با توجه به فرآیندهای مختلف ساخت، ساختار درام بالابر را می توان به نوع مخلوط ریخته گری-جوشکاری (چرخ نگهدارنده برای ریخته گری، درام برای جوش) و نوع جوش تقسیم کرد.



قطر درام کمتر از 19 برابر قطر طناب سیم نیست.

دیوار درام می تواند در برابر نیروی محکم پیچیده شده طناب سیم مقاومت کند.طرف می تواند نیروی جانبی تولید شده توسط طناب سیم را تحمل کند.

فاصله بین صفحه جانبی درام محیطی تا بیرونی ترین رول طناب کمتر از دو برابر قطر طناب سیمی نباشد.



خیر:	قطر سیم (میلی متر)	نیروی کششی (KN)	جهت چرخش	قطر درام (میلی متر)	طول درام (میلی متر)
1	3 ~ 8	3 تا 10	سمت چپ، راست دست	> 160	<1000
2	10 تا 16	12 تا 20	سمت چپ، راست دست	> 320	<1000
3	18 تا 24	20 تا 80	سمت چپ، راست دست	> 480	<1000
4	26 تا 32	100 تا 120	سمت چپ، راست دست	> 640	<1000
5	34 تا 40	150 تا 200	سمت چپ، راست دست	> 800	<1000
6	42 تا 50	240 تا 400	سمت چپ، راست دست	> 1000	<1000



الف. ماشین آلات جرثقیل: دستگاه بالابر پل، جرثقیل برج، جرثقیل دروازه ای، وینچ جرثقیل خزنده و غیره
ب، صنعت نفت: دکل حفاری نفت، بالابر تراکتورهای نفتی، دکل ورکور نفت، وینچ واحد پمپاژ تریلر، وینچ ورود و غیره
ج. ماشین آلات دریایی فراساحل: وینچ جرثقیل نفتی دریایی، وینچ پهلوگیری، وینچ کششی، وینچ انسان سوار، وینچ لنگر، وینچ هیدرولیک و غیره
دماشین آلات ساختمانی: وینچ دیوار پاک کن ساختمان، بالابر سیم پیچ، بادگیر و غیره
ه.ماشین آلات مهندسی: وینچ کابل، جرثقیل برجی، ماشین شمع بندی، وینچ هیدرولیک و غیره
f.وینچ معدن: وینچ اعزامی، وینچ کشنده پایه، وینچ غرق و غیره
