طبل شیاردار یا صاف سفارشی برای وینچ با دستگاه قرقره

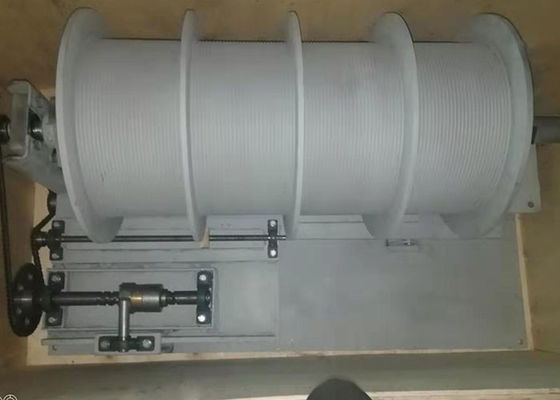

دستگاه قرقره بخش مهمی از وینچ ذخیره سازی کابل است.کابل های راهنما به طور منظم بر روی درام وینچ ذخیره سازی کابل چیده شده اند.عمدتاً از پیچ، جمع کننده طناب و تیر باربر تشکیل شده است.پیچ درام کابل و تنظیم کننده کابل به طور همزمان از طریق دستگاه درایو زنجیره ای می چرخد.پیچ رزوه دو جهته است و سرب قطر کابل است.جمع کننده طناب شامل یک غلتک کوچک، یک بافل قرقره، یک قرقره و یک مهره لغزنده است که توسط یک غلتک کوچک روی تیر یاتاقان نصب شده است.چرخش پیچ دو طرفه باعث می شود که مهره لغزنده در امتداد محور پیچ با جمع کننده جهت هدایت کابل به چپ و راست حرکت کند.به منظور جلوگیری از تغییر شکل خمشی پیچ تحت فشار بیش از حد، تیر باربر به روش نیرو و اجزای محدود آنالیز شد و استحکام و سفتی آن برای برآوردن نیازها محاسبه شد.
