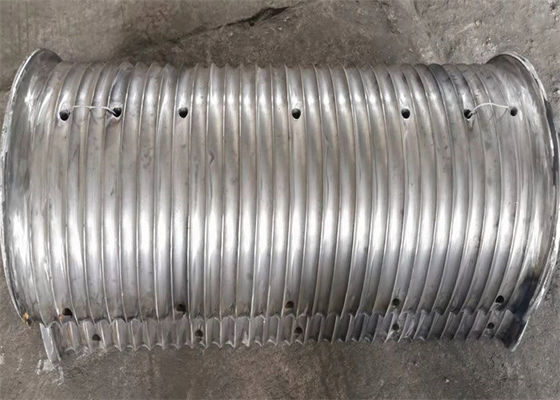

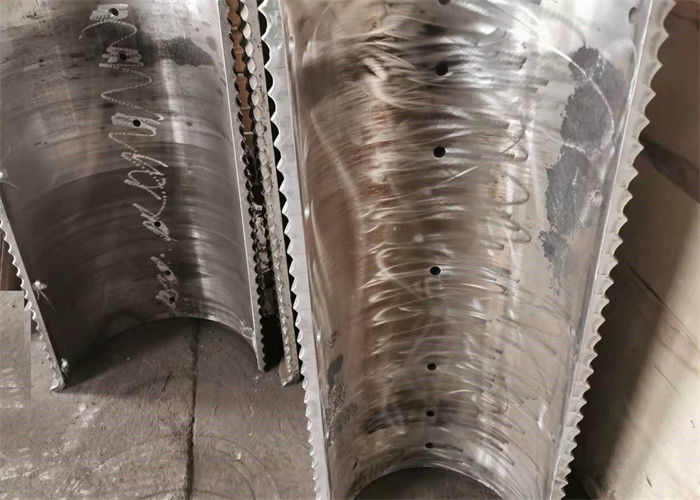

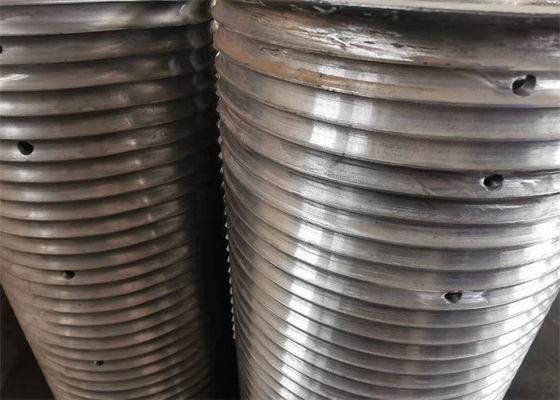

درام بلند کن و تجهیزات کشنده با دستبند لِبس
معرفی محصول
مواد درام وینچ درف: فولاد کربن، فولاد آلیاژ، فولاد ضد زنگ، آلومینیوم، فولاد با قدرت بالا و غیره
استانداردهای مواد: GB، AISI، ASME، ASTM، JIS، DIN، ....
دمای محیط: -40 تا +45 درجه سانتیگراد
درجه حرارت محیط: -40 °C تا +50 °C
نوع درام: درام های مارپیچی یا درام های لیبوس
جهت چرخش درام: دست چپ یا دست راست
روش پردازش: کار ماشین
قطر طناب سیم: 3MM ~ 100MM
تجهیزات پردازش: مرکز ماشینکاری CNC
Tاکنولوژیمرور کلی
| نام محصول |
جرثقیل بلند کننده و تجهیزات کشنده |
| مقدار طبل |
تنها یا دوگانه |
| طراحی درام |
خروجی LBS یا خروجی مارپیچی |
| مواد |
فولاد های ضد زنگ کربن و آلیاژ |
| اندازه |
سفارشی سازی |
| دامنه کاربرد |
عملیات ترمینال معدن سازی |
| منبع برق |
برق و هیدرولیک |
| ظرفیت طناب |
100 تا 300 متر |
| |
|
پارامترها
| نه: |
قطر سیم ((ملی متر) |
نیروی کششی ((KN) |
جهت چرخش |
قطر طبل ((ملی متر)) |
طول طبل ((ملی متر) |
| 1 |
۳ تا ۸ |
3 تا 10 |
دست چپ، دست راست |
>160 |
<1000 |
| 2 |
10 تا 16 |
12 تا 20 |
دست چپ، دست راست |
>320 |
<1000 |
| 3 |
18 تا 24 سال |
20 تا 80 |
دست چپ، دست راست |
>480 |
<1000 |
| 4 |
26 تا 32 |
100 تا 120 |
دست چپ، دست راست |
>640 |
<1000 |
| 5 |
34 تا 40 |
150 تا 200 |
دست چپ، دست راست |
>800 |
<1000 |
| 6 |
42 تا 50 |
۲۴۰ تا ۴۰۰ |
دست چپ، دست راست |
>1000 |
<1000 |
ویژگی ها:
1محصولات ما دارای مزیت های ساختار جمع و جور، وزن سبک، ایمن و آسان برای کار هستند.
2محصولات ما برای بلند کردن عمومی، حمل و نقل و کارهای دیگر در ماشین آلات عرشه دریایی، بندر، نفت، ماشین حفاری، ماشین آلات مهندسی، معدن،ماشین آلات اکتشافات زمین شناسی و ساخت و ساز و غیره.
3محصولات مطابق با API Spec 7K ′′ مشخصات تجهیزات حفاری ′′ طراحی و تولید می شوند.
4. بهره وری بالا از شروع و کار
5. کار قابل اعتماد با کم صدا
مشخصات محصول:
1) قطر سیم یا کابل (ملی متر)
2) قطر اصلی طبل (ملی متر)
3) عرض بین فلنج ها (ملی متر)
4) طول طناب یا کابل که باید در آن قرار گیرد
5) مواد و الزامات طبل
6) حداکثر بار عملیاتی روی طناب یا کابل
7) جهت ورود طناب
8) نوع ورودی طناب
9) فاصله به رشته ثابت و موقعیت بین فلنج ها
10) قطر بیرونی فلنج ها
تجهیزات پردازش:
مرکز ماشینکاری CNC
مواد محصول:
1فولاد ساختاری کربن: Q235A/B/C/D/E SS400 A36 SM400 St37-2 S235J...
2فولادی با استحکام بالا: Q345A/B/C/D/E Q390 Q420 Q460 15GrMo 20GrMo 12GrMoVNi 42GrMo...
3فولاد ساختاری آلیاژ: 20Mn2 40Mn2 15Cr 30Cr 20CrMnMo 20CrNi...
4مواد پلیمر، مواد فیبر و مواد پلی آمید نیلون.
5مواد فولاد ضد زنگ، مواد آلومینیوم و غیره
مواد محصول را می توان بر اساس درخواست مشتری انتخاب کرد
ابعاد نقشه
ویژگی های درام:
تجهیزات پردازش: مرکز ماشینکاری CNC
جهت چرخش شکاف ها: دست چپ
قطر طناب سیم: 3MM ~ 65MM
هر دور لایه: 20.5 دور
لایه: 5 لایه
نوع طوق طناب: طوق طناب LEBUS
تعداد طناب ها: دو
ساختار محصول
ترکیب درام خروجی: هسته درام، فلنج ها، میله، و غیره
پردازش: طبل های طناب با خروجی که مستقیماً در آن ها برش داده شده است. طبل وینچ با فلنج، خروجی LBS مستقیماً در بدن طبل برش داده می شود، با توجه به الزامات مشتریان،فلانژ ها یا جوش خورده اند یا با پیچ پیچ شده اندهندسه ی شکاف توسط ساخت طناب، قطر و طول آن و همچنین کاربرد آن تعیین می شود. طبل ابعاد نصب مورد نیاز برای شرایط عملیاتی واقعی را دارد.
کاربرد محصول
1ماشین آلات دریایی دریایی: وینچ جرثقیل نفتی دریایی ، وینچ لنگر ، وینچ کششی ، وینچ سوار ، وینچ لنگر ، وینچ هیدرولوژیک
2ماشین آلات مهندسی: وینچ کابل، جرثقیل برج، ماشین سنگ زنی، وینچ هیدرولیک
3صنعت میدان نفت: دستگاه حفاری نفت، تراکتور تراکتور نفت، دستگاه کار نفت، وینچ واحد پمپاژ، وینچ چوبی، و غیره
4ماشین آلات ساختمانی: وینچ دیواری ساختمانی، لوله بلند، Windlass
5لیوان معدن: لیوان ارسال، لیوان کشاندن، لیوان غوطه ور، و غیره
6ماشین آلات جرثقیل: دستگاه بلند کردن پل، جرثقیل برج، جرثقیل گانتری، جرثقیل کشویی
سیستم LeBus یک روش برای کنترل اسپول کردن طناب سیم بر روی یک طبل وینچ است به طوری که هیچ محدودیتی عملی برای تعداد لایه هایی که می توانند با ایمنی اسپول شوند، وجود ندارد.صرف نظر از شدت شرایط بار و سرعت یا اندازه طناب و طبل.
پارامترهای مورد نیاز:
- قطر طناب سیم یا قطر کابل ((ملی متر))
- قطر داخلی D1 ((mm)
- قطر بیرونی D2 ((mm)
- عرض بین فلنج ها L ((mm)
- ظرفیت طناب ((m)
- ماده:
- جهت چرخش: چپ یا راست؟
