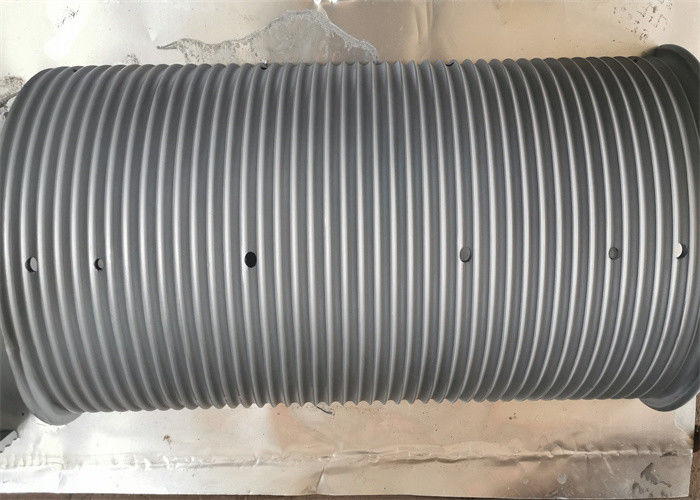

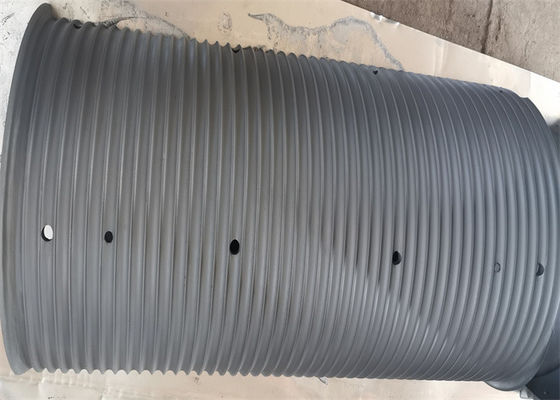

جفت آستین درام شمعی شیاردار LEBUS استیل کربن Q335B

این سیستم هنوز هم موثرترین و عالی ترین روش برای افزایش طول عمر طناب سیمی است.آزمایشات نشان داده است که استفاده با مشخصات طناب سیم با شیار طناب مطابقت دارد، درام Lebus می تواند عمر طناب سیم را بیش از 500٪ افزایش دهد.

شیار طناب LBS باعث می شود بار به طور مساوی بین لایه ها توزیع شود و این تمرین ثابت می کند که عمر طناب سیمی را تا حد زیادی افزایش می دهد.در واقع، سطح آزمایش می تواند عمر طناب سیم را بیش از 500٪ افزایش دهد.کاهش آسیب طناب باعث افزایش ایمنی و کاهش زمان از کار افتادن دستگاه می شود.

نقطه ضعف درام شیار طناب LBS این است که پیچیده تر است، بنابراین کمی گران تر از درام شیار طناب مارپیچ است.با این حال، این هزینه اضافی به سرعت با صرفه جویی در سیم طناب جبران می شود، که گران است و زمان تولید را برای تعویض می طلبد.

درام شیار طناب LBS نیز به شرایط عملیاتی خاصی نیاز دارد.مهمترین این شرایط، زاویه انحراف سیم بکسل است که زاویه بین سیم بکسل از قرقره تا اولین قرقره ثابت است.به طور کلی، این زاویه انحراف نباید بیشتر از 1.5 درجه باشد و نباید کمتر از 0.5 درجه باشد.تفاوت های جزئی وجود دارد (حدود 0.25 درجه)، اما خوب است این آمار کلی را به خاطر بسپارید.زاویه انحراف بهینه نیز به بار، ساختار کابل و سرعت بالابر بستگی دارد.این زاویه انحراف نشان می دهد که به ازای هر 10 متر از درام تا قرقره، فاصله بین سیم طناب و نقطه وسط درام نباید بیشتر از 260 میلی متر (520 میلی متر بین دو فلنج) باشد.9 Q2 ` 2 L!برای قرقره های شیار LBS، اگر زاویه انحراف از محدوده توصیه شده بیشتر شود، می توان از طناب مخصوصی به نام Angle compensator استفاده کرد تا با اکسترود کردن یا چرخاندن طناب سیم بیرونی روی شیار آسیب ببیند.

قطر آستین سیم یا کابل

قطر درام صاف (قطر داخلی شیار طناب)

قطر بیرونی درام شیار طناب

طول بین فلنج های درام

ظرفیت طناب

چرخش شیار طناب (چپ یا راست)

مواد چرم درام LBS مورد نیاز است

این که آیا نقشه ها یا سایر الزامات ارائه شده است

1. ماشین آلات کشتی دریایی: وینچ جرثقیل نفتی دریایی، وینچ پهلوگیری، وینچ کششی، وینچ بکسل، وینچ لنگر و وینچ هیدرولوژیکی
2. صنعت نفت: دکل حفاری نفت، وینچ کامیون ورود نفت، دکل نفت، برف پاک کن، وینچ کامیون نفت و غیره
3. ماشین آلات بالابر: جرثقیل، وینچ جرثقیل برجی، وینچ جرثقیل دروازه ای، وینچ جرثقیل خزنده، وینچ جرثقیل تایر
4. ماشین آلات ساختمانی: وینچ تمیز کننده دیوار ساختمانی، وینچ تک درام و وینچ دو درام
5. سایر ماشین آلات ساختمانی: وینچ کابل، جرثقیل برج، راننده شمع، وینچ هیدرولیک الکتریکی
6. ماشین آلات معدن: وینچ اعزام، وینچ کششی، وینچ شفت شیبدار و غیره


شیار LBS در هر دایره داخل درام از شیار خط مستقیم و شیار طناب مورب تشکیل شده است و هر شیار سیم سیم مستقیم دایره و موقعیت شیار طناب مورب دقیقاً یکسان است.هنگامی که طناب سیم برای چند لایه سیم پیچ، از طریق شیار طناب مورب ثابت طناب سیم بالا و پایین تر طناب متقاطع موقعیت نقطه، متقاطع از طناب سیم فولادی بالا در خط مورب.در شیار طناب مستقیم، سیم طناب فولادی بالایی به طور کامل به شیارهایی می افتد که توسط دو سیم طناب فولادی پایینی تشکیل شده است، تماس خط بین طناب ها را تشکیل می دهد، تماس بین طناب بالا و پایین پایدار است، هنگامی که خط برگشت، حلقه نگهدارنده پله است. با فلنج برگشتی در هر دو انتهای درام، سیم طناب را هدایت کنید تا به آرامی بالا برود و برگردید، از اختلال طناب ناشی از اکستروژن متقابل جلوگیری کنید.بنابراین سیم طناب منظم و روان به لایه بالایی منتقل می شود، سیم پیچ چند لایه را درک کنید.


درام LBS نوعی شیار برای سیم پیچی چند لایه سیم بکسل است که از خارج از کشور معرفی شده است.به دلیل این شیار طناب در درام

بیشتر بخش محیطی موازی با وجه انتهایی فلنج است، فقط در یک بخش بسیار کوچک و تقاطع سطح انتهایی فلنج،

با این حال، پدیده ای از چرخش وجود دارد، آن را "شیار طناب تاشو" نیز می نامند.

سالها استفاده عملی ثابت کرده است که این نوع درام با ساختار شیار طناب مخصوص می تواند به خوبی مشکل طناب سیم پیچ چند لایه را حل کند.

سیستم شیار کابل تاشو دوبل تضمین می کند که سیم سیم پیچ چند لایه روی درام کاملاً نرم به داخل درام کشیده شده و از آن خارج می شود.

این سیستم هنوز هم موثرترین و عالی ترین روش برای افزایش طول عمر طناب سیمی است.آزمایشات نشان داده است که استفاده با مشخصات طناب سیم با شیار طناب مطابقت دارد، درام Lebus می تواند عمر طناب سیم را بیش از 500٪ افزایش دهد.

شیار طناب LBS باعث می شود بار به طور مساوی بین لایه ها توزیع شود و این تمرین ثابت می کند که عمر طناب سیمی را تا حد زیادی افزایش می دهد.در واقع، سطح آزمایش می تواند عمر طناب سیم را بیش از 500٪ افزایش دهد.کاهش آسیب طناب باعث افزایش ایمنی و کاهش زمان از کار افتادن دستگاه می شود.
