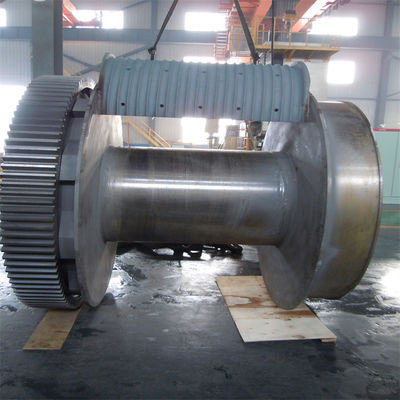

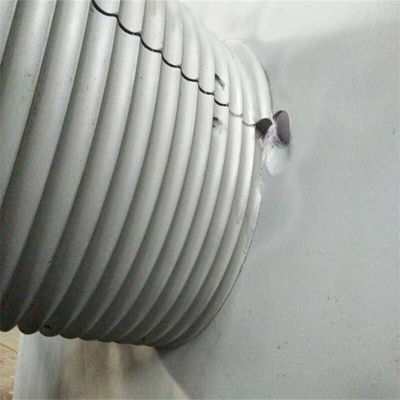

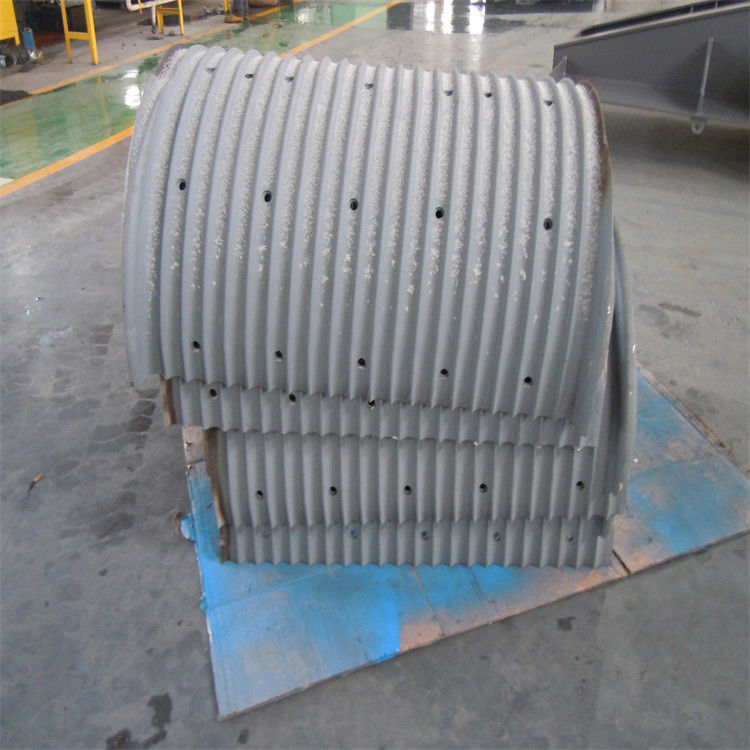

آستین Lebus شیاردار درام وینچ سیم طناب فولادی قابل تنظیم
.
نمای محصول:
نوع شیار: شیار مخصوص یا شیار مارپیچ
نام دیگر محصول: آستین شیار
تجهیزات پردازش: مرکز ماشینکاری CNC
چرخش شیار درام: چپ، راست
نوع زنجیر: طناب سیم یا کابل
ظرفیت طناب: 50-1000 متر
نام دیگر محصول: درام شیار LBS یا درام سیم طناب
نوع شیار: شیار LBS یا شیار مارپیچ
تجهیزات پردازش: مرکز ماشینکاری CNC
GROOVEROTATION درام: چپ، راست
نوع زنجیر: طناب سیم یا کابل
مواد محصول:
نایلون پلیمری، فولاد کربن، فولاد آلیاژی، آلومینیوم، انواع فولادهای با مقاومت بالا Q390 Q420 Q460 Q690 A709Gr50 S420N S460N SM490B DH32 AH36 DH36 NM500 و غیره
استاندارد تامین: GB، استاندارد آمریکایی AISI، ASME، ASTM، استاندارد ژاپنی JIS / استاندارد آلمانی DIN، استاندارد NF، استاندارد بریتانیا BS، استاندارد اروپایی EN و غیره.
کشتی دارای گواهینامه: DNV، ABS، GL، LR، BV، CCS، RINA، NK، KR و غیره است.
مزیت LBS Groved
این سیستم هنوز هم موثرترین و عالی ترین روش برای افزایش طول عمر طناب سیمی است.آزمایشات نشان داده است که استفاده با مشخصات طناب سیم با شیار طناب مطابقت دارد، درام Lebus می تواند عمر طناب سیم را بیش از 500٪ افزایش دهد.
شیار طناب LBS باعث می شود بار به طور مساوی بین لایه ها توزیع شود و این تمرین ثابت می کند که عمر طناب سیمی را تا حد زیادی افزایش می دهد.در واقع، سطح آزمایش می تواند عمر طناب سیم را بیش از 500٪ افزایش دهد.کاهش آسیب طناب باعث افزایش ایمنی و کاهش زمان از کار افتادن دستگاه می شود.
نقطه ضعف درام شیار طناب LBS این است که پیچیده تر است، بنابراین کمی گران تر از درام شیار طناب مارپیچ است.با این حال، این هزینه اضافی به سرعت با صرفه جویی در سیم طناب جبران می شود، که گران است و زمان تولید را برای تعویض می طلبد.
شرایط ازLBS شیاردار
درام شیار طناب LBS نیز به شرایط عملیاتی خاصی نیاز دارد.مهمترین این شرایط، زاویه انحراف سیم بکسل است که زاویه بین سیم بکسل از قرقره تا اولین قرقره ثابت است.به طور کلی، این زاویه انحراف نباید بیشتر از 1.5 درجه باشد و نباید کمتر از 0.5 درجه باشد.تفاوت های جزئی وجود دارد (حدود 0.25 درجه)، اما خوب است این آمار کلی را به خاطر بسپارید.زاویه انحراف بهینه نیز به بار، ساختار کابل و سرعت بالابر بستگی دارد.این زاویه انحراف نشان می دهد که به ازای هر 10 متر از درام تا قرقره، فاصله بین سیم طناب و نقطه وسط درام نباید بیشتر از 260 میلی متر (520 میلی متر بین دو فلنج) باشد.9 Q2 ` 2 L!برای قرقره های شیار LBS، اگر زاویه انحراف از محدوده توصیه شده بیشتر شود، می توان از طناب مخصوصی به نام Angle compensator استفاده کرد تا با اکسترود کردن یا چرخاندن طناب سیم بیرونی روی شیار آسیب ببیند.
درام LBS پارامترهای مورد نیاز
قطر آستین سیم یا کابل
قطر درام صاف (قطر داخلی شیار طناب)
قطر بیرونی درام شیار طناب
طول بین فلنج های درام
ظرفیت طناب
چرخش شیار طناب (چپ یا راست)
مواد چرم درام LBS مورد نیاز است
این که آیا نقشه ها یا سایر الزامات ارائه شده است
| خیر: |
قطر سیم (میلی متر): |
جهت چرخش |
درام اصلی
قطر (میلی متر) |
طول درام اصلی (میلی متر) |
کاربرد |
| 1 |
8 10 13 |
سمت چپ، راست دست |
430 |
763 |
وینچ دکل نفت کارور،
وینچ بکسل
تاور کرین |
| 2 |
13 18 20 |
سمت چپ، راست دست |
623 |
1144 |
وینچ مهندسی،
وینچ بالابر، جرثقیل خزنده |
| 3 |
22 25 26 |
سمت چپ، راست دست |
730 |
1220 |
دکل کار نفت،
وینچ ورود به سیستم |
| 4 |
18 22 32 |
سمت چپ، راست دست |
670 |
1240 |
وینچ دکل حفاری،
نقاشی ها |
| 5 |
28 32 36 40 |
سمت چپ، راست دست |
560 |
630 |
وینچ دکل حفاری دوار،
تجهیزات بالابری |
| 6 |
26 28 32 45 |
سمت چپ، راست دست |
760 1146 |
1970 1765 |
جرثقیل دریایی،
جرثقیل دریایی، وینچ پهلوگیری |
ساختار محصول:
درام شیار طناب یکپارچه: درام های طناب با شیارهایی که مستقیماً در آنها بریده شده است (با یا بدون فلنج های پیچ شده یا جوش داده شده، در صورت لزوم). فلنج ها یا جوش داده می شوند یا پیچ می شوند.هندسه شیار با ساخت طناب، قطر و طول و بر اساس کاربرد تعیین می شود.درام دارای ابعاد نصب مورد نیاز برای شرایط عملیاتی واقعی است.
مزیت محصول:
در مقایسه با طبل شیاردار (صاف) عمومی و درام شیاردار مارپیچی، آستین های درام فولادی شیاردار دارای مزایای آشکاری در سیم پیچی منظم طناب سیم فولادی چند لایه است.شیار طناب دو برابر Lbs باعث می شود سیم پیچی سیم بکسل صاف تر شود و بار بین لایه ها به طور مساوی توزیع شود، سیم پیچی نامنظم، نامنظم و گاز گرفتن طناب در روند چیدمان سیم طناب فولادی را کاهش می دهد، آسیب سیم طناب فولادی را کاهش می دهد، طولانی تر می کند. عمر مفید سیم طناب فولادی، ایمنی عملیات تجهیزات را بهبود می بخشد و از زمان خاموش شدن تجهیزات مکانیکی به دلیل جایگزینی بی نظم طناب جلوگیری می کند.
