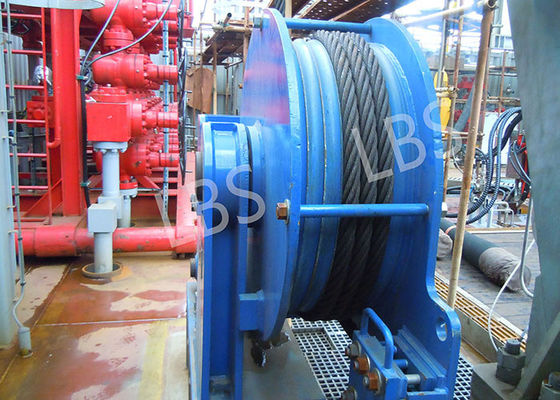

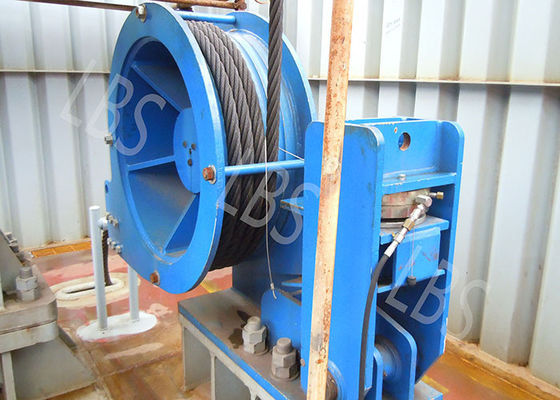

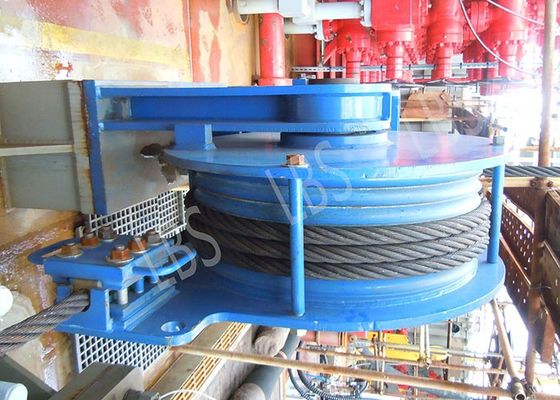

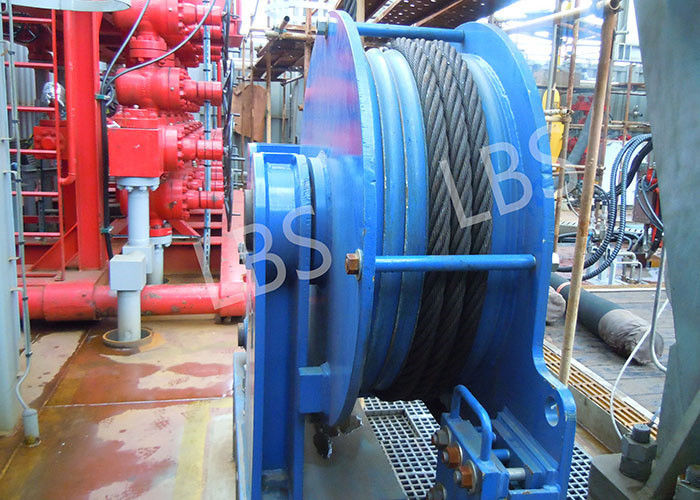

دستگاه وینچ سیمی طناب برقی 30 تنی با دستگاه قرقره

قرقره کردنمفهوم

دستگاه قرقره بخش مهمی از وینچ ذخیره سازی کابل است.کابل های راهنما به طور منظم بر روی درام وینچ ذخیره سازی کابل چیده شده اند.عمدتاً از پیچ، جمع کننده طناب و تیر باربر تشکیل شده است.پیچ درام کابل و تنظیم کننده کابل به طور همزمان از طریق دستگاه درایو زنجیره ای می چرخد.پیچ رزوه دو جهته است و سرب قطر کابل است.جمع کننده طناب شامل یک غلتک کوچک، یک بافل قرقره، یک قرقره و یک مهره لغزنده است که توسط یک غلتک کوچک روی تیر یاتاقان نصب شده است.چرخش پیچ دو طرفه باعث می شود که مهره لغزنده در امتداد محور پیچ با جمع کننده جهت هدایت کابل به چپ و راست حرکت کند.به منظور جلوگیری از تغییر شکل خمشی پیچ تحت فشار بیش از حد، تیر باربر به روش نیرو و اجزای محدود آنالیز شد و استحکام و سفتی آن برای برآوردن نیازها محاسبه شد.

فرم ساختار

وینچ انرژی الکتریکی را از طریق موتور به انرژی مکانیکی تبدیل می کند، یعنی روتور موتور خروجی را از طریق تسمه مثلث، شفت، چرخ دنده می چرخاند و سپس درام را پس از کاهش سرعت به چرخش در می آورد.قرقره سیم طناب 7 را می پیچد و از بلوک قرقره عبور می کند تا قلاب جرثقیل بار را بلند کند یا بار را رها کند، انرژی مکانیکی را به کار مکانیکی تبدیل کند و کار بارگیری و تخلیه بار را به صورت عمودی کامل کند.

شرکت ما با معرفی زودهنگام فناوری پیشرفته در داخل و خارج از کشور، پس از سالها تحقیق و توسعه و بهبود، در زمینه طناب ردیفی طناب سیمی چندلایه ماشین آلات بالابر، پیشرفت بزرگی ایجاد کرده است.

در سال 2010، این شرکت حق ثبت اختراع تولید درام شیار طناب تاشو دوبل را به دست آورد و نام تجاری خود - LBS را تأسیس کرد.در حال حاضر، این شرکت حالت تولید محصولی بالغ و باثبات را تشکیل داده است.
