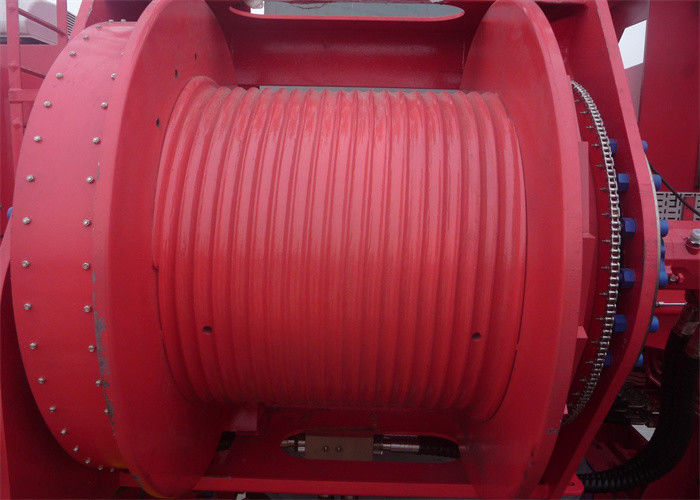

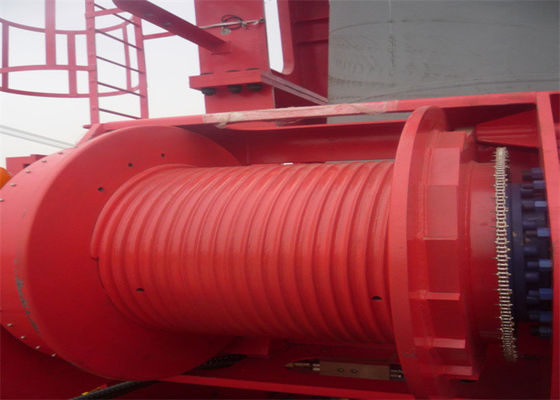

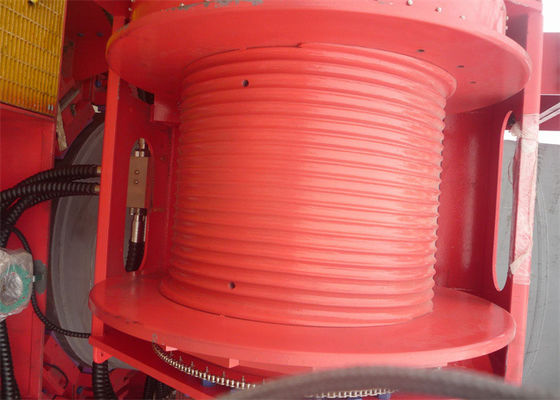

سفارشی Lebus طبل آستین شیاردار قرمز برای وینچ طناب سیمی

تجهیزات حمل و نقل معدن زغال سنگ در مقیاس بزرگ آستین های طبل شیاردار وینچ

بررسی اجمالیازلبوس شیاردار

درام LBS نوعی شیار برای سیم پیچی چند لایه سیم بکسل است که از خارج از کشور معرفی شده است.به دلیل این شیار طناب در درام
بیشتر بخش محیطی موازی با وجه انتهایی فلنج است، فقط در یک بخش بسیار کوچک و تقاطع سطح انتهایی فلنج، بنابراین شیار طناب باید
با این حال، یک پدیده چرخش وجود دارد، از این رو نام "شیار طناب تاشو" است.
سالها استفاده عملی ثابت کرده است که این نوع درام با ساختار شیار طناب مخصوص می تواند به خوبی مشکل طناب سیم پیچ چند لایه را حل کند.
سیستم شیار کابل تاشو دوبل تضمین می کند که سیم سیم پیچ چند لایه روی درام کاملاً به آرامی به داخل درام کشیده شده و از آن خارج می شود و می تواند
این سیستم هنوز هم موثرترین و عالی ترین روش برای افزایش طول عمر طناب سیمی است.آزمایشات نشان داده است که استفاده با
مشخصات طناب سیم با شیار طناب مطابقت دارد، درام Lebus می تواند عمر طناب سیم را بیش از 500٪ افزایش دهد.

مزیت آستین

هنگامی که پوسته حصار درام از نوع اسپلیت نصب می شود، آستین پوستی حصار شکاف بر روی درام صاف بدون شکاف پیچیده می شود و از طریق پیچ و مهره یا جوش به درام متصل می شود، به طوری که سطح صاف اصلی درام در خارج از سطح به فرم تبدیل می شود. شیار طناب تاشو دوبل Lebus که برای اعمال اصلاح وینچ یا تعویض درام مناسب است.

تجهیزات تولید

کارخانه ما بیش از 2000 مجموعه تجهیزات پیشرفته مانند ریخته گری، آهنگری، پردازش چرخ دنده، مهر زنی ورق فلزی، پرچ، عملیات حرارتی و پردازش مکانیکی دارد.در سال‌های اخیر، مرکز ماشین‌کاری CW1000 آلمان، مرکز ماشین‌کاری چهار محور CNC، مرکز ماشین‌کاری اتصال پنج محور، پانچ CNC، دستگاه سنگ‌زنی دنده هوبینگ CNC بزرگ، دستگاه حفاری و فرز کف CNC، جوشکاری پرتو الکترونی خلاء، ربات جوشکاری CNC و دستگاه رول 80



معرفی آستین های درام شیاردار

مواد درام وینچ شیاردار: فولاد کربنی، فولاد آلیاژی، فولاد ضد زنگ، آلومینیوم، فولاد با استحکام بالا و غیره

استانداردهای مواد: GB، AISI، ASME، ASTM، JIS، DIN، ...

دمای محیط: -40 درجه سانتیگراد تا +45 درجه سانتیگراد

دمای محیط Stroage: -40 درجه سانتیگراد تا +50 درجه سانتیگراد

نوع شیار درام: شیارهای مارپیچی یا شیارهای لبوس

جهت چرخش درام: چپ یا راست

روش پردازش: ماشین کاری

قطر طناب: 3 میلی متر ~ 100 میلی متر

تجهیزات پردازش: مرکز ماشینکاری CNC

ترکیب درام شیار: هسته درام، فلنج، شفت و غیره

پردازش: درام های طناب با شیارهایی که مستقیماً در آنها بریده شده است. درام وینچ با فلنج، شیار LBS مستقیماً در بدنه برش داده می شود.

درام، با توجه به نیاز مشتریان، فلنج ها یا جوش داده شده یا پیچ و مهره هستند.هندسه شیار توسط طناب تعیین می شود

ساخت، قطر و طول و بر اساس کاربرد.درام دارای ابعاد نصب مورد نیاز برای شرایط عملیاتی واقعی است.



کاربرد محصول:

1. ماشین آلات دریایی دریایی: وینچ جرثقیل نفتی دریایی، وینچ پهلوگیری، وینچ کششی، وینچ انسان سوار، وینچ لنگر، وینچ هیدرولوژیک

2. ماشین آلات مهندسی: وینچ کابل، جرثقیل برجی، ماشین شمع بندی، وینچ هیدرولیک

3. صنعت میدان نفتی: دکل حفاری نفت، بالابر تراکتور نفت، دکل ورکور نفت، وینچ واحد پمپاژ تریلر، وینچ ورود و غیره

4. ماشین آلات ساختمان: وینچ دیوار پاک کن ساختمان، بالابر سیم پیچ، بادگیر

5. وینچ معدن: وینچ اعزام، وینچ کشش تکیه گاه، وینچ غرق و غیره

6. ماشین آلات جرثقیل: دستگاه بالابر پل، جرثقیل برج، جرثقیل دروازه ای، وینچ جرثقیل خزنده



پارامترهای فنی

خیر:	قطر سیم (میلی متر)	نیروی کششی (KN)	جهت چرخش	قطر درام (میلی متر)	طول درام (میلی متر)
1	3 ~ 8	3 تا 10	سمت چپ، راست دست	> 160	<1000
2	10 تا 16	12 تا 20	سمت چپ، راست دست	> 320	<1000
3	18 تا 24	20 تا 80	سمت چپ، راست دست	> 480	<1000
4	26 تا 32	100 تا 120	سمت چپ، راست دست	> 640	<1000
5	34 تا 40	150 تا 200	سمت چپ، راست دست	> 800	<1000
6	42 تا 50	240 تا 400	سمت چپ، راست دست	> 1000	<1000





معرفی شرکت

شرکت ما با معرفی زودهنگام فناوری پیشرفته در داخل و خارج از کشور، پس از سالها تحقیق و توسعه و بهبود، در زمینه طناب ردیفی طناب سیمی چندلایه ماشین آلات بالابر، پیشرفت بزرگی ایجاد کرده است.

در سال 2010، این شرکت حق ثبت اختراع تولید درام شیار طناب تاشو دوبل را به دست آورد و نام تجاری خود - LBS را تأسیس کرد.در حال حاضر، این شرکت حالت تولید محصولی بالغ و باثبات را تشکیل داده است.
