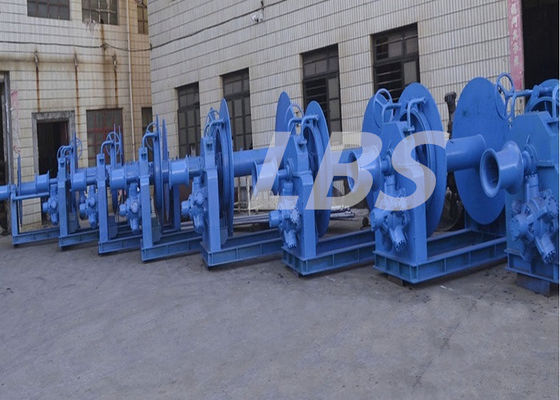

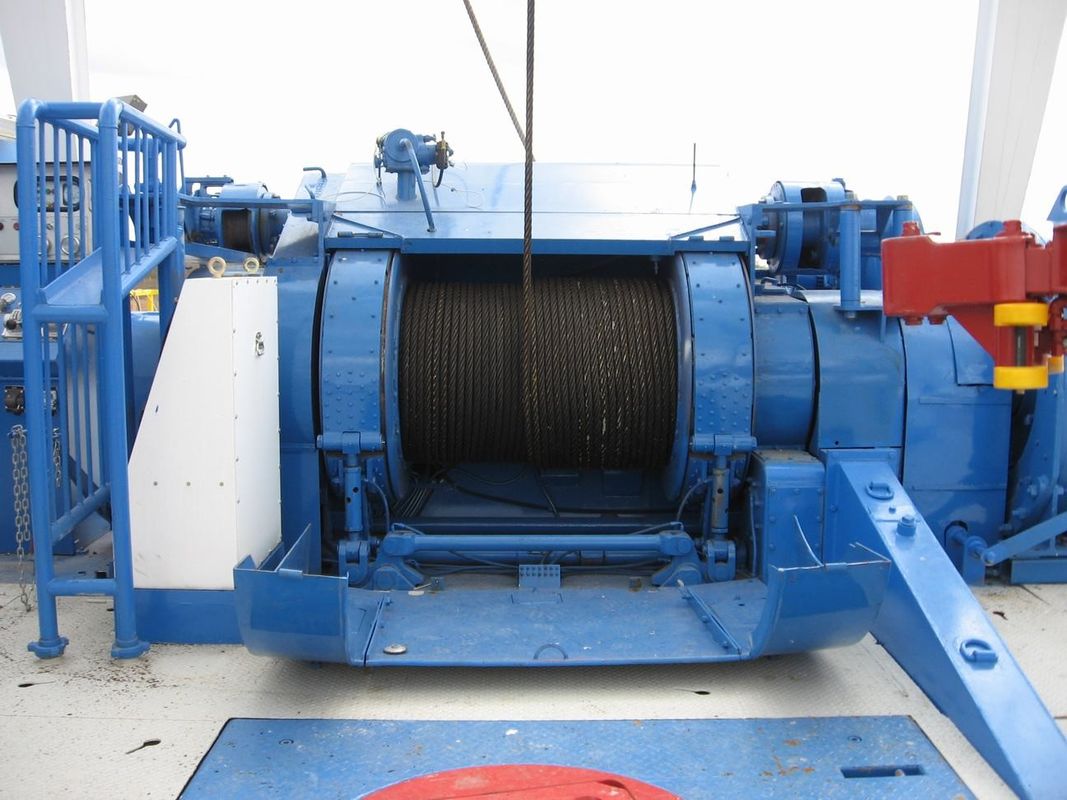

وینچ کششی هیدرولیک درام های شیاردار غیر استاندارد Aolly Steel Lebus
ساختار محصول:
وینچ هیدرولیک LBSW در درجه اول از چهار بخش شامل توزیع کننده روغن، موتور هیدرولیک، ترمز، درام و پایه تشکیل شده است.توزیع کننده روغن دریچه تعادل یک طرفه، ترمز و شیر شاتل فشار بالا را بریده است.
استفاده از وینچ
کاربردهای اصلی وینچ به شرح زیر است: اولاً به عنوان تجهیزات بالابر برای تجهیزات و تأسیسات مین‌کشی، بالابر سینکی و تجهیزات و تأسیسات غرق‌کننده تعلیق (بالابر) استفاده می‌شود، یعنی در امتداد سنگ معدن بالابر شفت، سنگ ضایعات (گانگ) پرسنل بالابر، پایین آوردن مواد، ابزار و تجهیزات؛دوم، به عنوان تجهیزات حمل و نقل برای برنامه ریزی زیرزمینی و حمل و نقل سنگ معدن (دروگر)، سنگ معدن (سرباره) یا پر کردن، برداشتن ستون ها و غیره استفاده می شود.
ویژگی های وینچ هیدرولیک
وینچ هیدرولیک به طور عمده دارای بار وینچ بزرگتر است، در شرایط عادی بیش از وینچ هیدرولیک طراحی وینچ 10T تا 5000T است.
ساختار آن عمدتاً از موتور هیدرولیک (موتور با سرعت کم یا سرعت بالا)، ترمز چند دیسکی معمولی بسته هیدرولیک، جعبه دنده سیاره ای، کلاچ (اختیاری)، درام، شفت پشتیبانی، قاب، پرس طناب (اختیاری) و غیره تشکیل شده است.موتور هیدرولیک دارای راندمان مکانیکی بالا، گشتاور راه اندازی بزرگ است و می تواند با توجه به شرایط کاری توزیع جریان با متفاوت درخواست کند، هنوز هم می تواند با توجه به نیاز به طور مستقیم در گروه شیر توزیع روغن موتور، مانند شیر تعادل تسمه، شیر اضافه بار طراحی شود. ، شیر شاتل، شیر معکوس کنترل فشار بالا یا سایر عملکردهای گروه سوپاپ، ترمز، جعبه دنده سیاره ای نصب شده به طور مستقیم در درام، درام، شفت پشتیبانی، طراحی قاب با توجه به نیازهای مکانیکی، ساختار کلی ساده و معقول است و به اندازه کافی استحکام و استحکام.بنابراین، این وینچ سری دارای ویژگی های ساختار جمع و جور، اندازه کوچک، وزن سبک و ظاهر زیبا است و دارای ویژگی های ایمنی خوب، راندمان بالا، گشتاور راه اندازی زیاد، پایداری خوب در سرعت پایین، صدای کم و عملکرد قابل اعتماد در عملکرد است.
تنظیم وینچ
پس از نصب وینچ باید بررسی و تنظیم شود.
1، انتقال دنده باز، فاصله سمت دندان 0.42 میلی متر است، سطح تماس در امتداد ارتفاع دندان کمتر از 40٪ نیست، طول دندان اکستنشن کمتر از 50٪ نیست.
2. بررسی کنید که آیا سیستم حرکت ترمز کار انعطاف پذیر و قابل اعتماد است یا خیر، و فاصله بین کفشک ترمز و چرخ ترمز را در هنگام رها کردن ترمز حداکثر 0.7-0.8 میلی متر تنظیم کنید.
3. بررسی کنید که آیا سیستم انتقال ترمز ایمنی انعطاف پذیر و قابل اعتماد است یا خیر، و تنظیم کنید که فاصله بین کفشک ترمز و چرخ ترمز در هنگام رها شدن ترمز از 1.5 میلی متر بیشتر نباشد.
4. بررسی کنید که آیا وسایل کنترلی ترمز کار و ترمز ایمنی با موتور اصلی در هم قفل هستند، یعنی ترمز کار موتور اصلی را روشن کنید و موتور اصلی را متوقف کنید، ترمز کار ترمز می کند و فقط ترمز ایمنی می تواند موتور اصلی را راه اندازی کنید
طرح کلی محصول:
را
پارامترهای محصول
|
مدل
|
نیروی کشش
(KN)
|
سرعت طناب
(متر/دقیقه)
|
پایین درام
قطر
(میلی متر)
|
تفاوت فشار کاری
(Mpa)
|
ظرفیت طناب (میلی متر)
|
قطر طناب فولادی
(میلی متر)
|
مدل از
موتور هیدرولیک
|
|
LBSW-DN10-10-00
|
10 |
0-40 |
250 |
13 |
100 |
10 |
C2.5-5.5 |
| LBSW-DN12-18-00 |
12 |
0-40 |
250 |
12.5 |
100 |
12 |
C2.5-5.5 |
| LBSW-DN14-20-00 |
20 |
0-35 |
300 |
12 |
100 |
14 |
C2.5-5.5 |
| LBSW-DN15-30-00 |
30 |
0-30 |
350 |
14 |
100 |
15 |
C3-5.5 |
| LBSW-DN22-65-00 |
65 |
0-35 |
550 |
15 |
200 |
22 |
C5-5 |
| LBSW-DN24-80-00 |
80 |
0-30 |
600 |
16 |
200 |
24 |
C5-5.5 |
| LBSW-DN30-120-00 |
120 |
0-30 |
750 |
16 |
200 |
30 |
C7-5.5 |
| LBSW-DN38-180-00 |
180 |
0-30 |
860 |
16 |
200 |
38 |
C7-5.5 |
معرفی شرکت
شرکت ما با معرفی زودهنگام فناوری پیشرفته در داخل و خارج از کشور، پس از سالها تحقیق و توسعه و بهبود، در زمینه طناب ردیفی طناب سیمی چندلایه ماشین آلات بالابر، پیشرفت بزرگی ایجاد کرده است.
در سال 2010، این شرکت حق ثبت اختراع تولید درام شیار طناب تاشو دوبل را به دست آورد و نام تجاری خود - LBS را تأسیس کرد.در حال حاضر، این شرکت حالت تولید محصولی بالغ و باثبات را تشکیل داده است.
هنگامی که پوسته حصار درام از نوع اسپلیت نصب می شود، آستین پوستی حصار شکاف بر روی درام صاف بدون شکاف پیچیده می شود و از طریق پیچ و مهره یا جوش به درام متصل می شود، به طوری که سطح صاف اصلی درام در خارج از سطح به فرم تبدیل می شود. شیار طناب تاشو دوبل Lebus که برای اعمال اصلاح وینچ یا تعویض درام مناسب است.
کارخانه ما بیش از 2000 مجموعه تجهیزات پیشرفته مانند ریخته گری، آهنگری، پردازش چرخ دنده، مهر زنی ورق فلزی، پرچ، عملیات حرارتی و پردازش مکانیکی دارد.در سال های اخیر،
مرکز ماشینکاری CW1000 آلمان، چهار محور CNC، مرکز ماشینکاری اتصال پنج محور، پانچ CNC، دستگاه سنگ زنی بزرگ دنده هوبینگ CNC، دستگاه حفاری و فرز کف CNC بزرگ،
جوشکاری پرتو الکترونی خلاء، ربات جوشکاری CNC و دستگاه رول 80 و سایر تجهیزات پردازش پیشرفته.
