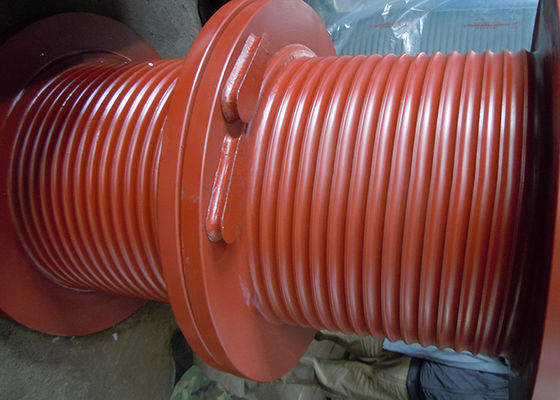

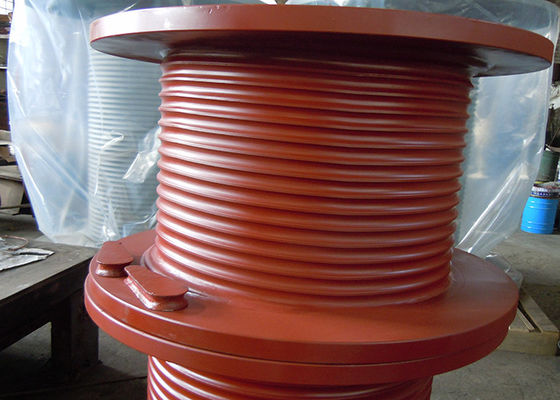

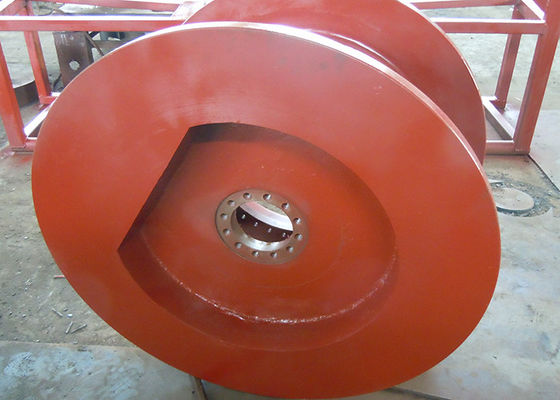

قطعات یدکی وینچ درام شیاردار Lebus تاییدیه CCS برای وینچ چهار درام برقی

Lebus برقی شیاردار چهار درام کابل وینچ درام برای بلند کردن جسم

چند باندیتوضیحات درام وینچ

درام یکی از قسمت های مهم است ماشین آلات بالابر، تودر مکانیزم بالابر یا مکانیزم کشش سیم طناب را به باد می برد.با انتقال نیروی محرکه ارائه شده توسط دستگاه محرک هیدرولیک یا الکتریکی به طناب سیم، حرکت چرخشی دستگاه محرک به حرکت خطی مورد نیاز تبدیل می شود.

طبلطبقه بندی

1. با توجه به تعداد لایه های سیم پیچ:

1) سیم پیچ منفرد:فقط 1 لایه سیم طناب روی درام پیچیده شده است، شیار مارپیچی معمولاً روی درام بریده می شود.طبلسطح

2) سیم پیچ دوبل:درام با 2 لایه سیم طناب پیچیده می شود، می توان از شیارهای مارپیچ یا شیارهای لبوس استفاده کرد.

3) چند سیم پیچی:سیم پیچ چندلایه طناب سیم بر روی درام، برای ارتفاع بلند کردن بالا یا مکانیسم های فشرده استفاده می شود، سطح درام شیارهای لباس را برش می دهد.

2. با توجه به روش پردازش:

1)درام ریخته گری:مواد ریخته گری معمولاً فولاد ریخته گری یا چدن است.

2) درام جوش:هسته درام از لوله بدون درز ساخته شده یا با صفحه فولادی، فلنج جوشکاری و درام نورد شده استهستهو از بین بردن تنش جوش قبل از ماشین کاری.

3. با توجه به تعداد بخش بندی درام

1) سیم پیچ دوتایی:دو سیم طناب را می توان دور یک درام پیچید. طناب را می توان در یک جهت یا در جهت مخالف پیچید.

2) چند سیم پیچی:سطح یک درام توسط بافل ها به چندین درام تقسیم می شود که هر یک به طور جداگانه می توانند برای سیم پیچی طناب استفاده شوند.

چهار درام بالابر، چهار قلاب بالابر.چهار سیم طناب به ترتیب از درام، از پایین درام، زمانی که درام می چرخد، روی یک درام ثابت می شود، یک ظرف به بالا و ظرف دیگر به پایین.

اطلاعات محصول

ابعاد ترسیم

طبلامکانات:

تجهیزات پردازش: مرکز ماشینکاری CNC

جهت چرخش شیارها: چپ

قطر طناب سیم: 3 میلی متر ~ 65 میلی متر

• دور هر لایه: 20.5دور

• لایه: 5 لایه

• نوع شیار طناب: شیار طناب LEBUS

• تعداد طناب: دو عدد

•

  شرکت ما

  شرکت ما پس از سالها تحقیق و توسعه و بهبود، فناوری پیشرفته را در داخل و خارج از کشور معرفی کرد.

  زمین طناب ردیفی چندلایه ماشین آلات بالابر پیشرفت بزرگی ایجاد کرده است.

  در سال 2010، این شرکت حق ثبت اختراع تولید درام شیار طناب تاشو دوبل را به دست آورد و نام تجاری خود - LBS را تأسیس کرد.در حال حاضر،

  این شرکت یک حالت تولید محصول بالغ و پایدار و سریالی را تشکیل داده است.

•

•

•
